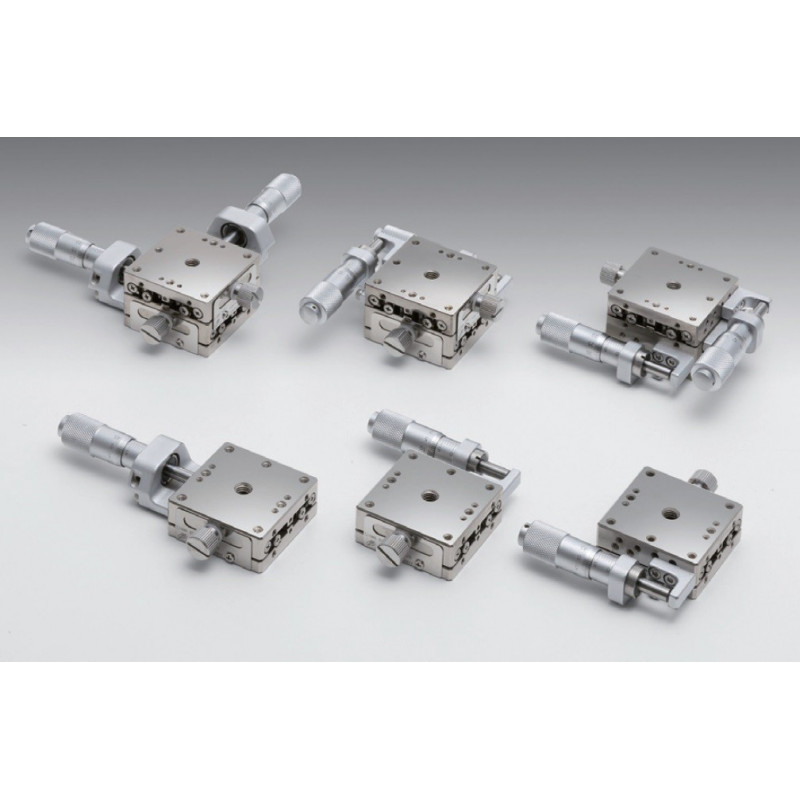

OSE-TSDH-402W: XY -Achsen, 40 x 40 mm

Artikel-Nr.: OSE-TSDH-402WC

Modell

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Art: XY-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Electroless nickel
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 7.8
Max. Moment Kapazität / Roll in Nm: 7.8
Max. Moment Kapazität / Yaw in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Momentsteifigkeit / Roll in ´´/Ncm: 0.66
Momentsteifigkeit / Yaw in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-TSDH-401_402W.pdf

OSE-TSDH-402WC_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Electroless nickel
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 7.8
Max. Moment Kapazität / Roll in Nm: 7.8
Max. Moment Kapazität / Yaw in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Momentsteifigkeit / Roll in ´´/Ncm: 0.66
Momentsteifigkeit / Yaw in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-TSDH-401_402W.pdf

OSE-TSDH-402WS_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Electroless nickel
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 7.8
Max. Moment Kapazität / Roll in Nm: 7.8
Max. Moment Kapazität / Yaw in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Momentsteifigkeit / Roll in ´´/Ncm: 0.66
Momentsteifigkeit / Yaw in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-TSDH-402WSR_STP.zip

ManualStages.zip

Actuators.pdf
