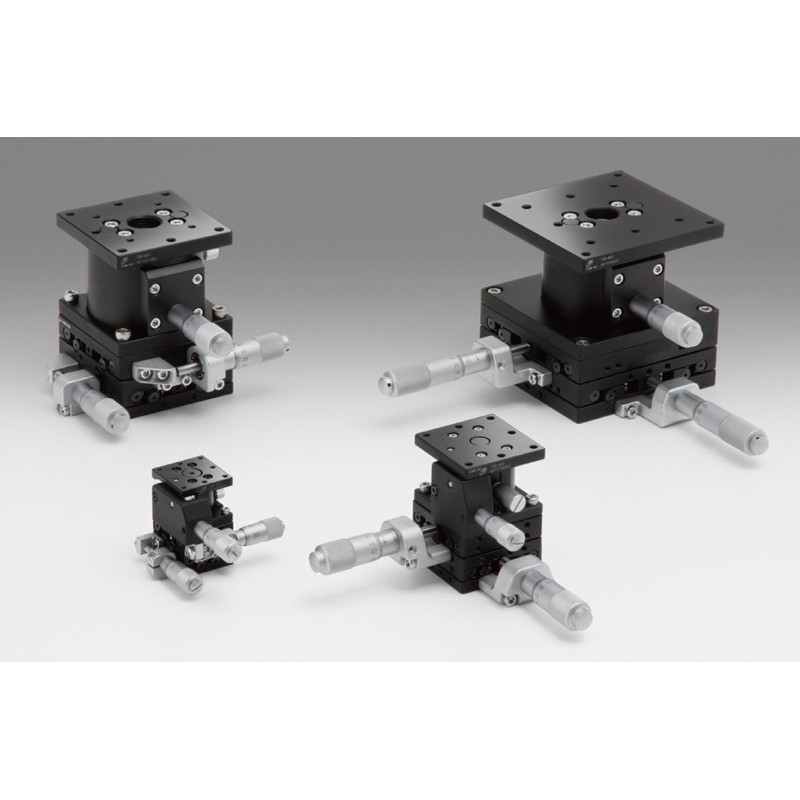

OSE-TSD-405: XYZ -Achsen, 40 x 40 mm

Artikel-Nr.: OSE-TSD-405C

1.054,70 €

zzgl. MwSt.

Modell

Version

Mikrometerposition

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

814,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

82,20 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

269,70 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

291,50 €

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 88.3
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 2.34
Momentsteifigkeit / Roll in ´´/Ncm: 2.34
Parallelität in µm: 130
Gewicht in kg: 0.55

Downloads

OSE-TSD-605_TSD-655.pdf

OSE-TSD-405C_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 88.3
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 2.34
Momentsteifigkeit / Roll in ´´/Ncm: 2.34
Parallelität in µm: 130
Gewicht in kg: 0.55

Downloads

OSE-TSD-605_TSD-655.pdf

OSE-TSD-405S_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 88.3
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 2.34
Momentsteifigkeit / Roll in ´´/Ncm: 2.34
Parallelität in µm: 130
Gewicht in kg: 0.55

Downloads

OSE-TSD-405CUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 88.3
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 2.34
Momentsteifigkeit / Roll in ´´/Ncm: 2.34
Parallelität in µm: 130
Gewicht in kg: 0.55

Downloads

OSE-TSD-405SR_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 88.3
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 2.34
Momentsteifigkeit / Roll in ´´/Ncm: 2.34
Parallelität in µm: 130
Gewicht in kg: 0.55

Downloads

OSE-TSD-405SUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 88.3
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 2.34
Momentsteifigkeit / Roll in ´´/Ncm: 2.34
Parallelität in µm: 130
Gewicht in kg: 0.55

Downloads

OSE-TSD-605_TSD-655.pdf

OSE-TSD-405SRUU_STP.zip

ManualStages.zip

Actuators.pdf
