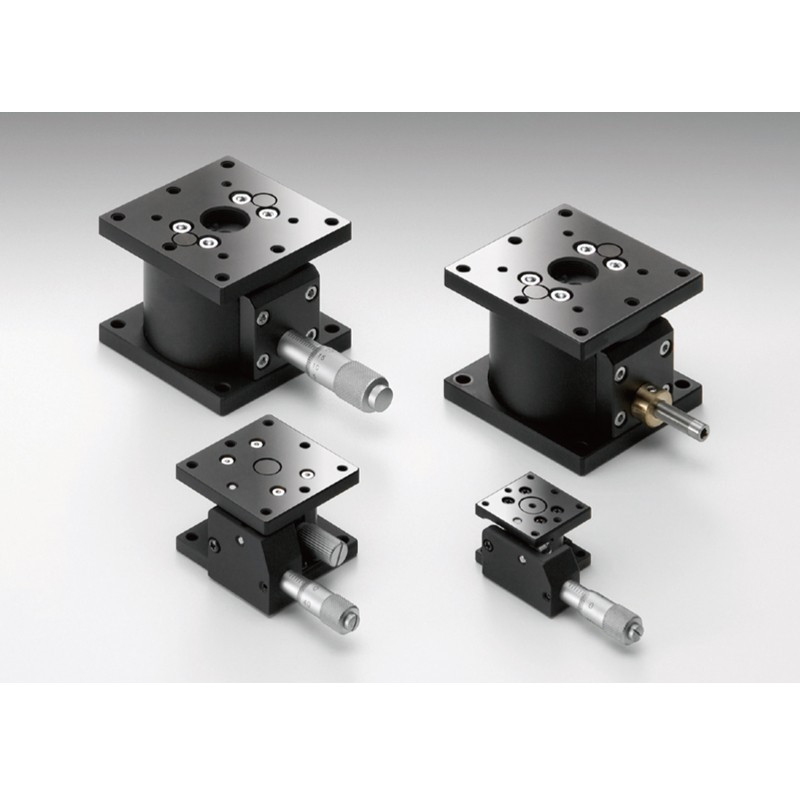

OSE-TSD-3: Z -Achsen, 25 x 25 mm
Artikel-Nr.: OSE-TSD-253
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
- Art: Z-Achsen
- Tischgröße in mm: 25x25
- Maximaler XYZ Verfahrweg in mm: 3
- Verfahrweg z-Achse in ± mm: 3
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 29.4
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1
- Momentsteifigkeit / Pitch in ´´/Ncm: 5
- Momentsteifigkeit / Roll in ´´/Ncm: 5
- Parallelität in µm: 80
- Laufparallelität in µm: 15
- Gewicht in kg: 0.1
- Art: Z-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 3
- Verfahrweg z-Achse in ± mm: 3
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 88.3
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 3.9
- Max. Moment Kapazität / Roll in Nm: 3.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 1.2
- Parallelität in µm: 80
- Laufparallelität in µm: 20
- Gewicht in kg: 0.25
- Art: Z-Achsen
- Tischgröße in mm: 60x60
- Maximaler XYZ Verfahrweg in mm: 5
- Verfahrweg z-Achse in ± mm: 5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 147
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 6.9
- Max. Moment Kapazität / Roll in Nm: 6.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 80
- Laufparallelität in µm: 20
- Gewicht in kg: 1
- Art: Z-Achsen
- Tischgröße in mm: 80x80
- Maximaler XYZ Verfahrweg in mm: 5
- Verfahrweg z-Achse in ± mm: 5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 147
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 6.9
- Max. Moment Kapazität / Roll in Nm: 6.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 80
- Laufparallelität in µm: 20
- Gewicht in kg: 1.2
- Art: Z-Achsen
- Tischgröße in mm: 100x100
- Maximaler XYZ Verfahrweg in mm: 10
- Verfahrweg z-Achse in ± mm: 10
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
- Momentsteifigkeit / Roll in ´´/Ncm: 0.36
- Parallelität in µm: 100
- Laufparallelität in µm: 20
- Gewicht in kg: 3.5
- Art: Z-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 10
- Verfahrweg z-Achse in ± mm: 10
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
- Momentsteifigkeit / Roll in ´´/Ncm: 0.36
- Parallelität in µm: 100
- Laufparallelität in µm: 20
- Gewicht in kg: 4.2
- Art: Z-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 5
- Verfahrweg z-Achse in ± mm: 5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 147
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 6.9
- Max. Moment Kapazität / Roll in Nm: 6.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 80
- Laufparallelität in µm: 20
- Gewicht in kg: 1.1
- Art: Z-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 10
- Verfahrweg z-Achse in ± mm: 10
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
- Momentsteifigkeit / Roll in ´´/Ncm: 0.36
- Parallelität in µm: 100
- Laufparallelität in µm: 20
- Gewicht in kg: 4.2
- Art: Z-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 3
- Verfahrweg z-Achse in ± mm: 3
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 88.3
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 3.9
- Max. Moment Kapazität / Roll in Nm: 3.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 1.2
- Momentsteifigkeit / Roll in ´´/Ncm: 1.2
- Parallelität in µm: 80
- Laufparallelität in µm: 20
- Gewicht in kg: 0.25
- Art: Z-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 5
- Verfahrweg z-Achse in ± mm: 5
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 147
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 6.9
- Max. Moment Kapazität / Roll in Nm: 6.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 80
- Laufparallelität in µm: 20
- Gewicht in kg: 1.1
- Art: Z-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 10
- Verfahrweg z-Achse in ± mm: 10
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
- Momentsteifigkeit / Roll in ´´/Ncm: 0.36
- Parallelität in µm: 100
- Laufparallelität in µm: 20
- Gewicht in kg: 4.2
