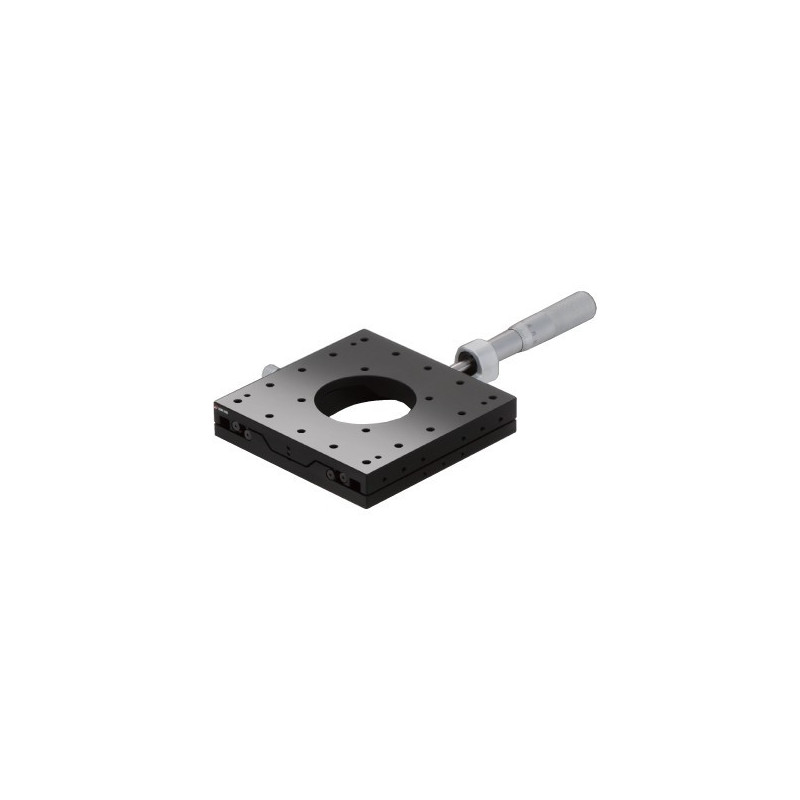

OSE-TSD-1201: X -Achsen, 120 x 120 mm

Artikel-Nr.: OSE-TSD-1201CH

547,90 €

zzgl. MwSt.

Option

Modell

Version

Mikrometerposition

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

814,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

82,20 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

269,70 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

291,50 €

Art: X-Achsen
Tischgröße in mm: 120x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 53.9
Max. Moment Kapazität / Roll in Nm: 49
Max. Moment Kapazität / Yaw in Nm: 27
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.03
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 2

Downloads

OSE-TSD-251-252.pdf

OSE-TSD-1201SH_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 120x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 53.9
Max. Moment Kapazität / Roll in Nm: 49
Max. Moment Kapazität / Yaw in Nm: 27
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.03
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 2

Downloads

OSE-TSD-251-252.pdf

OSE-TSD-1201SRH_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 120x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 53.9
Max. Moment Kapazität / Roll in Nm: 49
Max. Moment Kapazität / Yaw in Nm: 27
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.03
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 2

Downloads

OSE-TSD-651-M6_UU.pdf

OSE-TSD-1201CH-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 120x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 53.9
Max. Moment Kapazität / Roll in Nm: 49
Max. Moment Kapazität / Yaw in Nm: 27
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.03
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 2

Downloads

OSE-TSD-651-M6_UU.pdf

OSE-TSD-1201SH-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 120x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 53.9
Max. Moment Kapazität / Roll in Nm: 49
Max. Moment Kapazität / Yaw in Nm: 27
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.03
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 2

Downloads

OSE-TSD-1201.pdf

OSE-TSD-1201CHUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 120x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 53.9
Max. Moment Kapazität / Roll in Nm: 49
Max. Moment Kapazität / Yaw in Nm: 27
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.03
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 2

Downloads

OSE-TSD-1201.pdf

OSE-TSD-1201SHUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 120x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 53.9
Max. Moment Kapazität / Roll in Nm: 49
Max. Moment Kapazität / Yaw in Nm: 27
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.03
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 2

Downloads

OSE-TSD-1201.pdf

OSE-TSD-1201SRHUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 120x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 53.9
Max. Moment Kapazität / Roll in Nm: 49
Max. Moment Kapazität / Yaw in Nm: 27
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.03
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 2

Downloads

OSE-TSD-1202.pdf

OSE-TSD-1201SRH-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 120x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitch in ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 53.9
Max. Moment Kapazität / Roll in Nm: 49
Max. Moment Kapazität / Yaw in Nm: 27
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.03
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 2

Downloads

OSE-TSD-251-252.pdf

OSE-TSD-1201CH_STP.zip

ManualStages.zip

Actuators.pdf
