Optik & Optomechanik
Manuelle Positioniersysteme

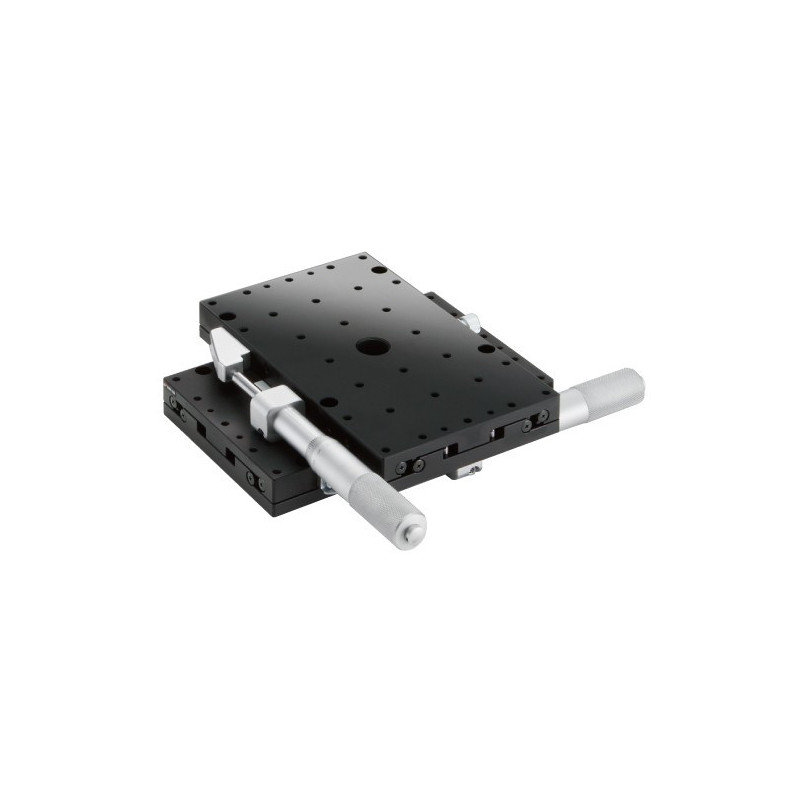

OSE-TSD-10162: XY -Achsen, 100 x 160 mm

OSE-TSD-10162: XY -Achsen, 100 x 160 mm

Artikel-Nr.: OSE-TSD-10162SR

Modell

Modell

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Ich bitte um:

ein Angebot

Informationsmaterial

Rückruf und Beratung

*Pflichtfeld

reCAPTCHA

Produktanfrage

Email address^*

Message^*

^* Required fields

Question sent

Your question has been sent!

Your question cannot be sent!

Beschreibung

Art: XY-Achsen
Tischgröße in mm: 100x160
Maximaler XYZ Verfahrweg in mm: 25
Verfahrweg x-Achse in ± mm: 25
Verfahrweg y-Achse in ± mm: 25
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 686
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 41.7
Max. Moment Kapazität / Roll in Nm: 41.7
Max. Moment Kapazität / Yaw in Nm: 19.6
Momentsteifigkeit / Pitch in ´´/Ncm: 0.05
Momentsteifigkeit / Roll in ´´/Ncm: 0.05
Parallelität in µm: 100
Laufparallelität in µm: 30
Gewicht in kg: 4.8

Downloads

OSE-TSD-10162SR_STP.zip

ManualStages.zip

Actuators.pdf
