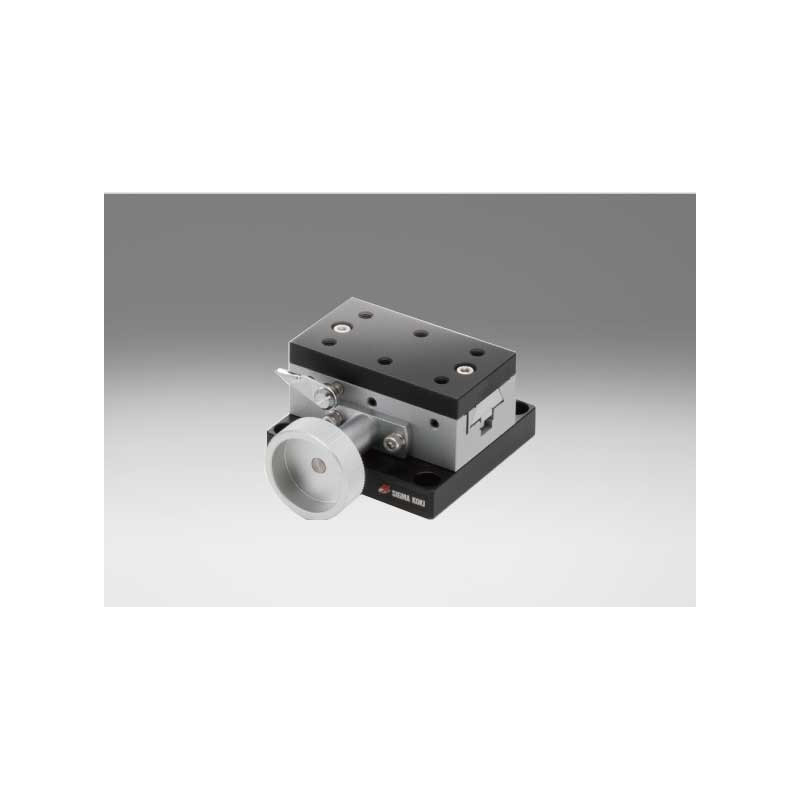

OSE-TAR-1: X -Achsen, 34 x 60 mm

Artikel-Nr.: OSE-TAR-34601

Option

Tischgröße in mm

Version

Option

Tischgröße in mm

Version

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Art: X-Achsen
Tischgröße in mm: 34x60
Maximaler XYZ Verfahrweg in mm: 15
Verfahrweg x-Achse in ± mm: 15
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 20
Max. Moment Kapazität / Pitch in Nm: 2.9
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Momentsteifigkeit / Roll in ´´/Ncm: 0.82
Parallelität in µm: 60
Gewicht in kg: 0.5

Downloads

OSE-TAR-1_TAR-D.pdf

OSE-TAR-34601_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 34x80
Maximaler XYZ Verfahrweg in mm: 25
Verfahrweg x-Achse in ± mm: 25
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 3.8
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2.6
Momentsteifigkeit / Pitch in ´´/Ncm: 0.26
Momentsteifigkeit / Roll in ´´/Ncm: 0.82
Parallelität in µm: 60
Gewicht in kg: 0.8

Downloads

OSE-TAR-1_TAR-D.pdf

OSE-TAR-34801_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 34x140
Maximaler XYZ Verfahrweg in mm: 50
Verfahrweg x-Achse in ± mm: 50
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 245
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 6.9
Max. Moment Kapazität / Roll in Nm: 2
Max. Moment Kapazität / Yaw in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.05
Momentsteifigkeit / Roll in ´´/Ncm: 0.82
Parallelität in µm: 80
Gewicht in kg: 1

Downloads

OSE-TARW_TAR-2.pdf

OSE-TAR-34141_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 38x65
Maximaler XYZ Verfahrweg in mm: 15
Verfahrweg x-Achse in ± mm: 15
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 20
Max. Moment Kapazität / Pitch in Nm: 2.9
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Momentsteifigkeit / Roll in ´´/Ncm: 0.82
Parallelität in µm: 60
Gewicht in kg: 0.6

Downloads

OSE-TAR-1_TAR-D.pdf

OSE-TAR-38651-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 38x65
Maximaler XYZ Verfahrweg in mm: 15
Verfahrweg x-Achse in ± mm: 15
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 20
Max. Moment Kapazität / Pitch in Nm: 2.9
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Momentsteifigkeit / Roll in ´´/Ncm: 0.82
Parallelität in µm: 60
Gewicht in kg: 0.6

Downloads

OSE-TAR-1_TAR-D.pdf

OSE-TAR-38651UU_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 38x120
Maximaler XYZ Verfahrweg in mm: 40
Verfahrweg x-Achse in ± mm: 40
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 245
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 6
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 0.7
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Parallelität in µm: 80
Gewicht in kg: 1

Downloads

OSE-TAR-1_TAR-D.pdf

OSE-TAR-381201-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 38x120
Maximaler XYZ Verfahrweg in mm: 40
Verfahrweg x-Achse in ± mm: 40
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 245
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 6
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 0.7
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Parallelität in µm: 80
Gewicht in kg: 1

Downloads

OSE-TARW_TAR-2.pdf

OSE-TAR-381201UU_STP.zip

ManualStages.zip

Actuators.pdf
