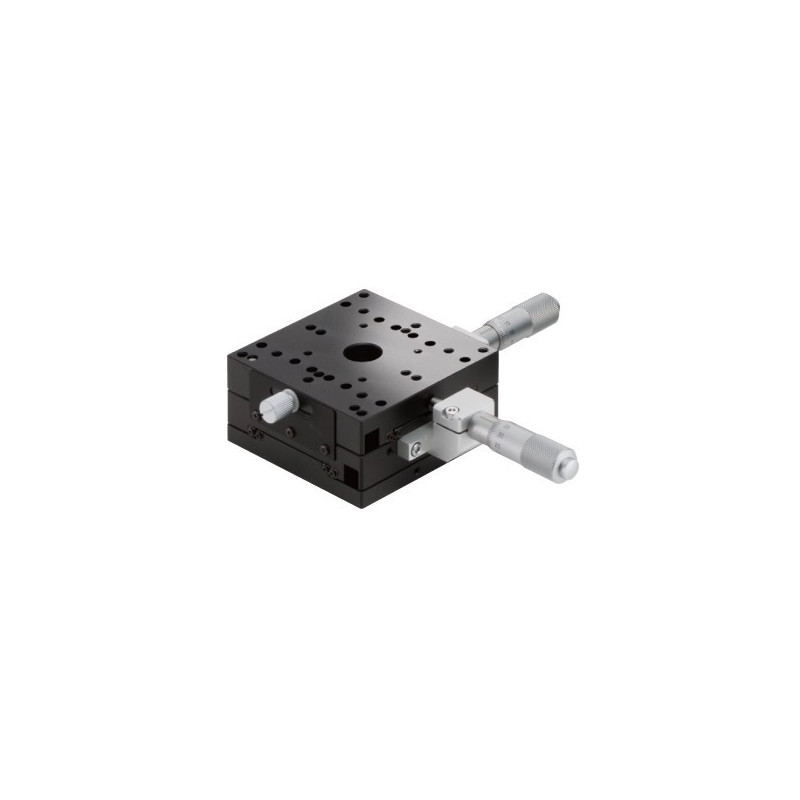

OSE-TAM-802: XY -Achsen, 80 x 80 mm

Artikel-Nr.: OSE-TAM-802C

Modell

Version

Mikrometerposition

Modell

Version

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Art: XY-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 7.5
Verfahrweg x-Achse in ± mm: 7.5
Verfahrweg y-Achse in ± mm: 7.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 12.3
Max. Moment Kapazität / Roll in Nm: 12.3
Max. Moment Kapazität / Yaw in Nm: 14.7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.23
Momentsteifigkeit / Roll in ´´/Ncm: 0.23
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.9

Downloads

OSE-TAM-1001_1002.pdf

OSE-TAM-802C_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 7.5
Verfahrweg x-Achse in ± mm: 7.5
Verfahrweg y-Achse in ± mm: 7.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 12.3
Max. Moment Kapazität / Roll in Nm: 12.3
Max. Moment Kapazität / Yaw in Nm: 14.7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.23
Momentsteifigkeit / Roll in ´´/Ncm: 0.23
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.9

Downloads

OSE-TAM-1001_1002.pdf

OSE-TAM-802S_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 7.5
Verfahrweg x-Achse in ± mm: 7.5
Verfahrweg y-Achse in ± mm: 7.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 12.3
Max. Moment Kapazität / Roll in Nm: 12.3
Max. Moment Kapazität / Yaw in Nm: 14.7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.23
Momentsteifigkeit / Roll in ´´/Ncm: 0.23
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.9

Downloads

OSE-TAM-1001_1002.pdf

OSE-TAM-802SR_STP.zip

ManualStages.zip

Actuators.pdf
