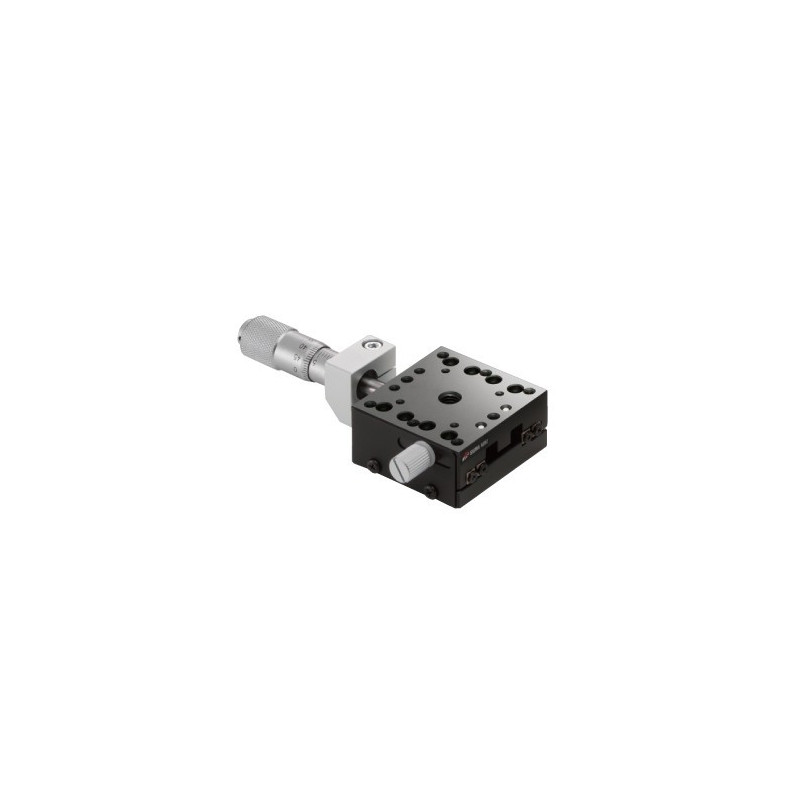

OSE-TAM-401: X -Achsen, 40 x 40 mm

Artikel-Nr.: OSE-TAM-401C

Modell

Version

Mikrometerposition

Modell

Version

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Max. Moment Kapazität / Yaw in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Momentsteifigkeit / Roll in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.13

Downloads

OSE-TAM-601_602.pdf

OSE-TAM-401C_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitch in ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Max. Moment Kapazität / Yaw in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Momentsteifigkeit / Roll in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.13

Downloads

OSE-TAM-601_602.pdf

OSE-TAM-401S_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Max. Moment Kapazität / Yaw in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Momentsteifigkeit / Roll in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.13

Downloads

OSE-TAM-601_602.pdf

OSE-TAM-401SR_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Max. Moment Kapazität / Yaw in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Momentsteifigkeit / Roll in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.13

Downloads

OSE-TAM-401_402.pdf

OSE-TAM-401CUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Max. Moment Kapazität / Yaw in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Momentsteifigkeit / Roll in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.13

Downloads

OSE-TAM-401_402.pdf

OSE-TAM-401SUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Max. Moment Kapazität / Yaw in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Momentsteifigkeit / Roll in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.13

Downloads

OSE-TAM-401_402.pdf

OSE-TAM-401SRUU_STP.zip

ManualStages.zip

Actuators.pdf
