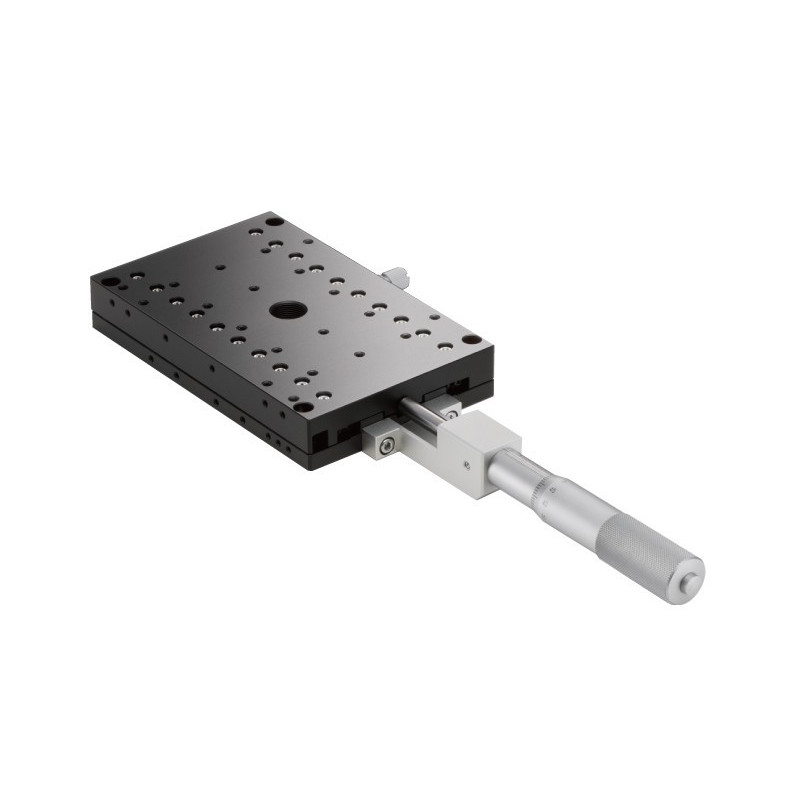

OSE-TAM-10161: X -Achsen, 100 x 160 mm

Artikel-Nr.: OSE-TAM-10161C

631,00 €

zzgl. MwSt.

Modell

Version

Verfahrweg in mm

Mikrometerposition

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

814,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

82,20 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

269,70 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

291,50 €

Art: X-Achsen
Tischgröße in mm: 100x160
Maximaler XYZ Verfahrweg in mm: 25
Verfahrweg x-Achse in ± mm: 25
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 588
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 62.8
Max. Moment Kapazität / Roll in Nm: 60.8
Max. Moment Kapazität / Yaw in Nm: 58.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.046
Momentsteifigkeit / Roll in ´´/Ncm: 0.04
Parallelität in µm: 100
Laufparallelität in µm: 15
Gewicht in kg: 1.3

Downloads

OSE-TAM-401_402.pdf

OSE-TAM-10161C_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 100x160
Maximaler XYZ Verfahrweg in mm: 25
Verfahrweg x-Achse in ± mm: 25
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 588
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 62.8
Max. Moment Kapazität / Roll in Nm: 60.8
Max. Moment Kapazität / Yaw in Nm: 58.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.046
Momentsteifigkeit / Roll in ´´/Ncm: 0.04
Parallelität in µm: 100
Laufparallelität in µm: 15
Gewicht in kg: 1.3

Downloads

OSE-TAM-401_402.pdf

OSE-TAM-10161S_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 100x160
Maximaler XYZ Verfahrweg in mm: 25
Verfahrweg x-Achse in ± mm: 25
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 588
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 62.8
Max. Moment Kapazität / Roll in Nm: 60.8
Max. Moment Kapazität / Yaw in Nm: 58.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.046
Momentsteifigkeit / Roll in ´´/Ncm: 0.04
Parallelität in µm: 100
Laufparallelität in µm: 15
Gewicht in kg: 1.3

Downloads

OSE-TAM-401_402.pdf

OSE-TAM-10161SR_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 100x160
Maximaler XYZ Verfahrweg in mm: 35
Verfahrweg x-Achse in ± mm: Grob: 35 Fein: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: Grob: 5 Fein: 0,5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 588
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 40
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 62.8
Max. Moment Kapazität / Roll in Nm: 60.8
Max. Moment Kapazität / Yaw in Nm: 58.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.046
Momentsteifigkeit / Roll in ´´/Ncm: 0.04
Parallelität in µm: 100
Laufparallelität in µm: 15
Gewicht in kg: 1.4

Downloads

OSE-TAM-10161SDM_STP.zip

ManualStages.zip

Actuators.pdf
