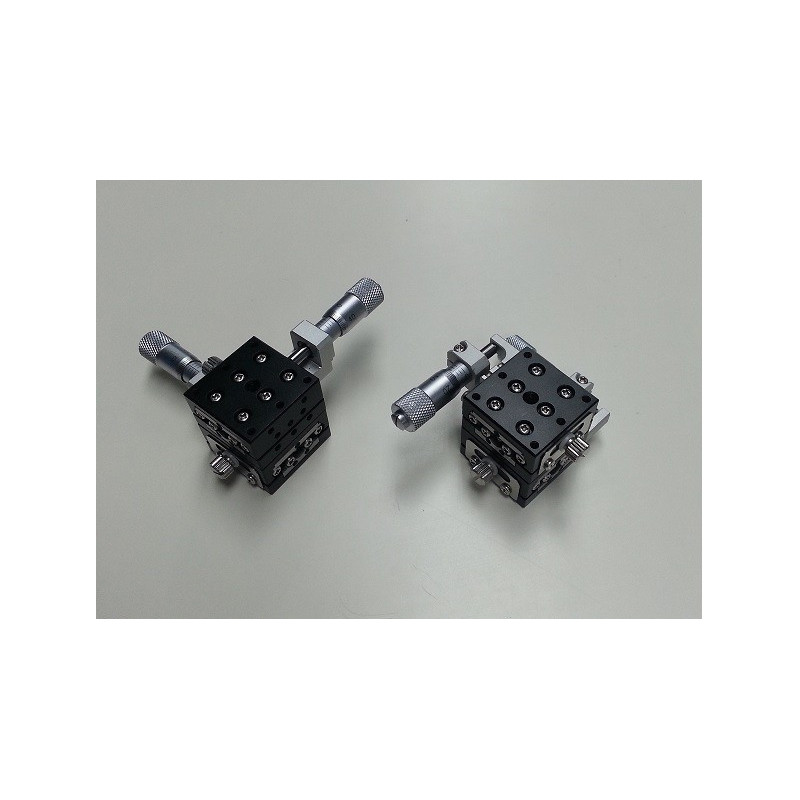

OSE-TADC-252W: XY -Achsen, 25 x 25 mm

Artikel-Nr.: OSE-TADC-252WC

258,90 €

zzgl. MwSt.

Version

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

814,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

82,20 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

269,70 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

291,50 €

Art: XY-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg y-Achse in ± mm: 3
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 39.2
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 1.9
Max. Moment Kapazität / Roll in Nm: 1.9
Max. Moment Kapazität / Yaw in Nm: 1.9
Momentsteifigkeit / Pitch in ´´/Ncm: 4.5
Momentsteifigkeit / Roll in ´´/Ncm: 4.5
Parallelität in µm: 60
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.1

Downloads

OSE-TADC-251_252W.pdf

OSE-TADC-252WC_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg y-Achse in ± mm: 3
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 39.2
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 1.9
Max. Moment Kapazität / Roll in Nm: 1.9
Max. Moment Kapazität / Yaw in Nm: 1.9
Momentsteifigkeit / Pitch in ´´/Ncm: 4.5
Momentsteifigkeit / Roll in ´´/Ncm: 4.5
Parallelität in µm: 60
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.1

Downloads

OSE-TADC-251_252W.pdf

OSE-TADC-252WS_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg y-Achse in ± mm: 3
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 39.2
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 1.9
Max. Moment Kapazität / Roll in Nm: 1.9
Max. Moment Kapazität / Yaw in Nm: 1.9
Momentsteifigkeit / Pitch in ´´/Ncm: 4.5
Momentsteifigkeit / Roll in ´´/Ncm: 4.5
Parallelität in µm: 60
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.1

Downloads

OSE-TADC-L.pdf

OSE-TADC-252WSR_STP.zip

ManualStages.zip

Actuators.pdf
