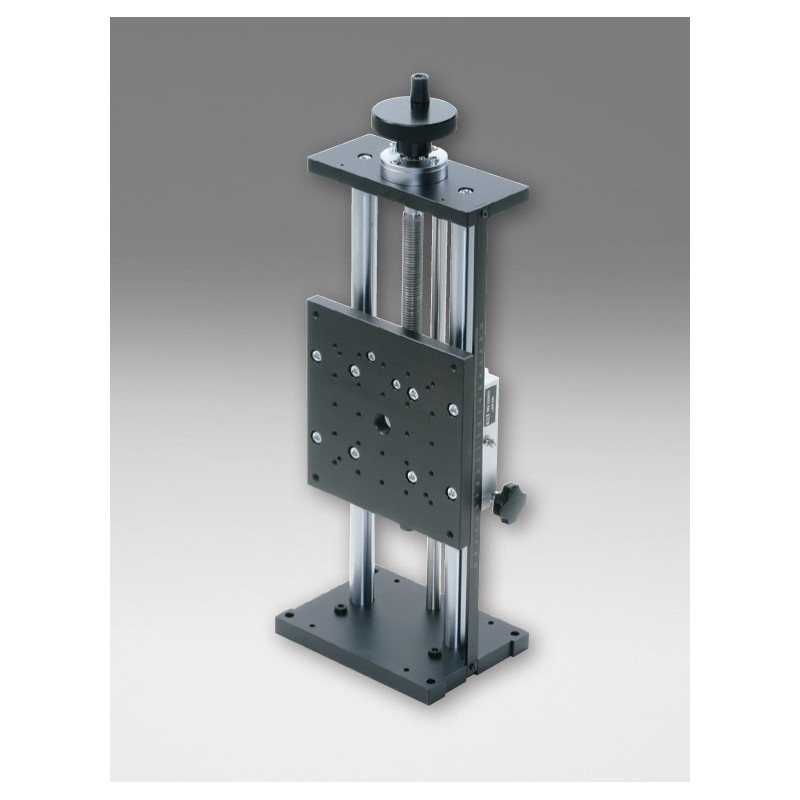

OSE-LSV: Z -Achsen, 160 x 160 mm

Artikel-Nr.: OSE-LSV-16100L

Option

Version

Verfahrweg in mm

Option

Version

Verfahrweg in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Art: Z-Achsen
Tischgröße in mm: 160x160
Maximaler XYZ Verfahrweg in mm: 100
Verfahrweg z-Achse in ± mm: 100
Lagertyp: Linearlager
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Spindelsteigung in mm: 2
Ablesbare Auflösung in mm: 1
Belastbarkeit in N: 78.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 10
Max. Moment Kapazität / Pitch in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.71
Gewicht in kg: 5.3

Downloads

OSE-LSV.pdf

OSE-LSV-16200L_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 160x160
Maximaler XYZ Verfahrweg in mm: 50
Verfahrweg z-Achse in ± mm: 50
Lagertyp: Linearlager
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Spindelsteigung in mm: 2
Ablesbare Auflösung in mm: 1
Belastbarkeit in N: 78.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 10
Max. Moment Kapazität / Pitch in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Gewicht in kg: 4.7

Downloads

OSE-LSV.pdf

OSE-LSV-16100L-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 160x160
Maximaler XYZ Verfahrweg in mm: 50
Verfahrweg z-Achse in ± mm: 50
Lagertyp: Linearlager
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Spindelsteigung in mm: 2
Ablesbare Auflösung in mm: 1
Belastbarkeit in N: 78.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 10
Max. Moment Kapazität / Pitch in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Gewicht in kg: 4.7

Downloads

OSE-LSV.pdf

OSE-LSV-16100LUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 160x160
Maximaler XYZ Verfahrweg in mm: 100
Verfahrweg z-Achse in ± mm: 100
Lagertyp: Linearlager
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Spindelsteigung in mm: 2
Ablesbare Auflösung in mm: 1
Belastbarkeit in N: 78.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 10
Max. Moment Kapazität / Pitch in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.71
Gewicht in kg: 5.3

Downloads

OSE-LSV.pdf

OSE-LSV-16200L-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 160x160
Maximaler XYZ Verfahrweg in mm: 100
Verfahrweg z-Achse in ± mm: 100
Lagertyp: Linearlager
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Spindelsteigung in mm: 2
Ablesbare Auflösung in mm: 1
Belastbarkeit in N: 78.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 10
Max. Moment Kapazität / Pitch in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.71
Gewicht in kg: 5.3

Downloads

OSE-LSV-16200LUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 160x160
Maximaler XYZ Verfahrweg in mm: 50
Verfahrweg z-Achse in ± mm: 50
Lagertyp: Linearlager
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Spindelsteigung in mm: 2
Ablesbare Auflösung in mm: 1
Belastbarkeit in N: 78.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 10
Max. Moment Kapazität / Pitch in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Gewicht in kg: 4.7

Downloads

OSE-LSV.pdf

OSE-LSV-16100L_STP.zip

ManualStages.zip

Actuators.pdf
