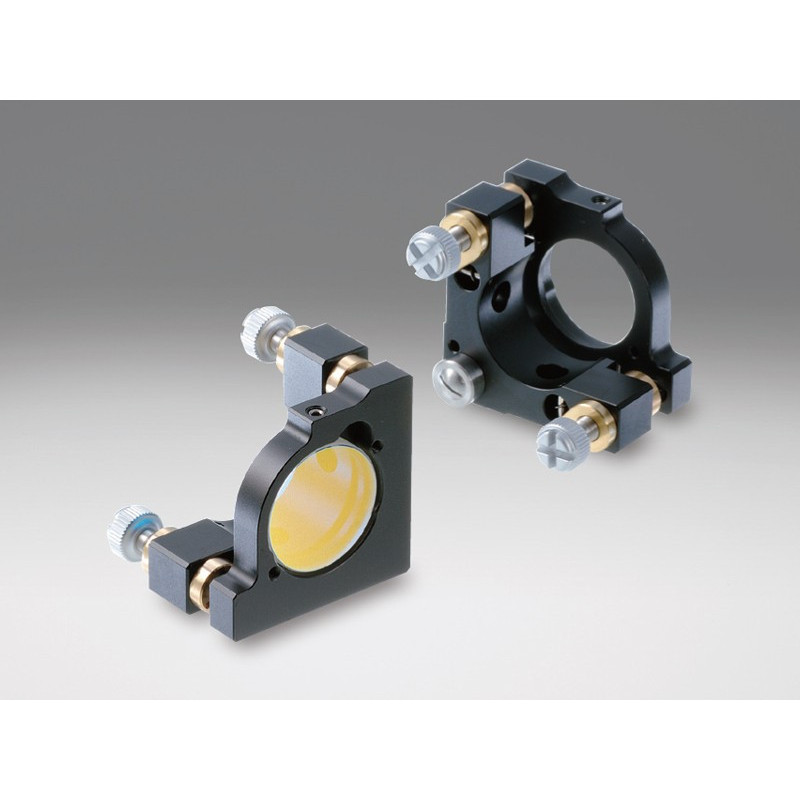

OSE-MHG-MP/OSE-MHG-HS: Justierbarer Halter für Spiegel, D: 12.7mm

Artikel-Nr.: OSE-MHG-MP12.7

113,20 €

zzgl. MwSt.

Option

Kompatibler Optik-Durchmesser

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 12.7
Kompatible Optikdicke in mm: 3 - 5
Feiner Einstellbereich (Neigung) in °/Rotation: 3
Feiner Einstellbereich (Rotation) in °/Rotation: 3
Resolution /Tilt °/Rotation: ca, 0,74
Auflösung der Rotation in Grad: ca, 0,74
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.04
Anzahl der einstellbaren Achsen: 3

Downloads

OSE-MHG-MP12.7_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 25, 25,4
Kompatible Optikdicke in mm: 3 - 5
Feiner Einstellbereich (Neigung) in °/Rotation: 3
Feiner Einstellbereich (Rotation) in °/Rotation: 3
Resolution /Tilt °/Rotation: ca, 0,39
Auflösung der Rotation in Grad: ca, 0,39
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.12
Anzahl der einstellbaren Achsen: 2

Downloads

OSE-MHG-MP25_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 25, 25,4
Kompatible Optikdicke in mm: 3 - 5
Feiner Einstellbereich (Neigung) in °/Rotation: 3
Feiner Einstellbereich (Rotation) in °/Rotation: 3
Resolution /Tilt °/Rotation: ca, 0,39
Auflösung der Rotation in Grad: ca, 0,39
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.12
Anzahl der einstellbaren Achsen: 3

Downloads

OSE-MHG-HS25_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 5
Feiner Einstellbereich (Neigung) in °/Rotation: 3
Feiner Einstellbereich (Rotation) in °/Rotation: 3
Resolution /Tilt °/Rotation: ca, 0,39
Auflösung der Rotation in Grad: ca, 0,39
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.12
Anzahl der einstellbaren Achsen: 2

Downloads

OSE-MHG-MP30_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 5
Feiner Einstellbereich (Neigung) in °/Rotation: 3
Feiner Einstellbereich (Rotation) in °/Rotation: 3
Resolution /Tilt °/Rotation: ca, 0,39
Auflösung der Rotation in Grad: ca, 0,39
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.12
Anzahl der einstellbaren Achsen: 3

Downloads

OSE-MHG-HS30_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 5 - 8
Feiner Einstellbereich (Neigung) in °/Rotation: 2
Feiner Einstellbereich (Rotation) in °/Rotation: 2
Resolution /Tilt °/Rotation: ca, 0,26
Auflösung der Rotation in Grad: ca, 0,26
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.24
A in mm: 70
B in mm: 35
C in mm: 69
D in mm: 2-M4 depth8
E in mm: 58
F in mm: 50
G in mm: 47
H in mm: 5 - 8
I in mm: 11.5
J in mm: 18
K in mm: 26
L in mm: 33
M in mm: max 20
N in mm: 12
O in mm: 4
Anzahl der einstellbaren Achsen: 2

Downloads

OSE-MHG-MP50_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 5 - 8
Feiner Einstellbereich (Neigung) in °/Rotation: 2
Feiner Einstellbereich (Rotation) in °/Rotation: 2
Resolution /Tilt °/Rotation: ca, 0,26
Auflösung der Rotation in Grad: ca, 0,26
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.24
A in mm: 70
B in mm: 35
C in mm: 69
D in mm: 2-M4 depth8
E in mm: 58
F in mm: 50
G in mm: 47
H in mm: 5 - 8
I in mm: 11.5
J in mm: 18
K in mm: 26
L in mm: 33
M in mm: max 20
N in mm: 12
O in mm: 4
Anzahl der einstellbaren Achsen: 2

Downloads

OSE-MHG-MP50.8_STP.zip

Holders.zip
