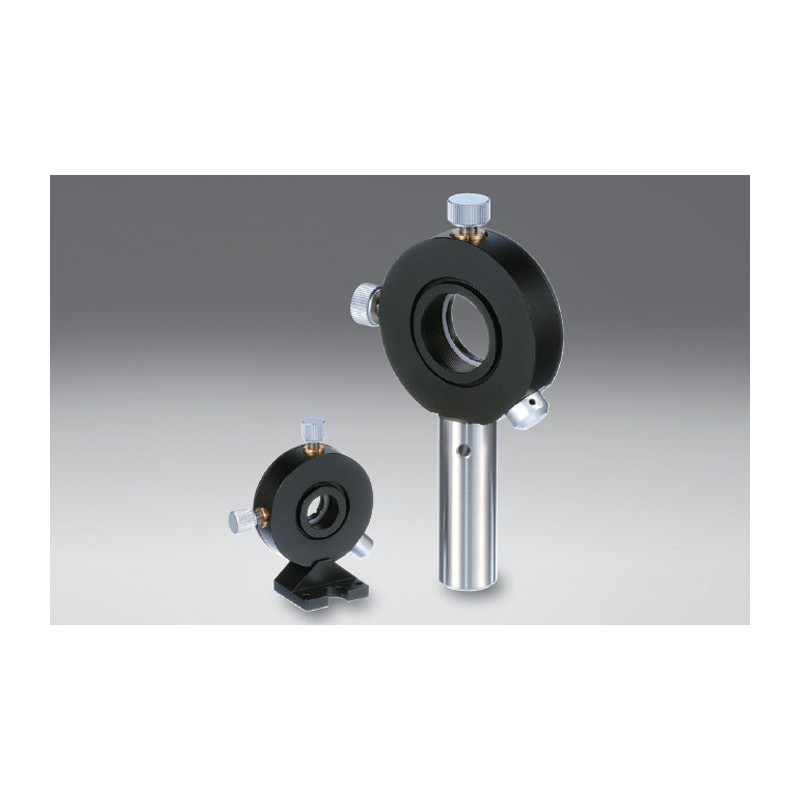

OSE-LHCM: Variable Linsenhalter Caliper

Artikel-Nr.: OSE-LHCM-10

95,10 €

zzgl. MwSt.

Option

Kompatibler Optik-Durchmesser

Menge

Lieferzeit

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 10
Kompatible Optikdicke in mm: 1 - 6
Einstellbereich Zentrierung: 1
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.03
B in mm: 7
C in mm: 12.5

Downloads

Kompatible Optikdurchmesser in mm: 12.7
Kompatible Optikdicke in mm: 1 - 8
Einstellbereich Zentrierung: 2
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.05
B in mm: 12
C in mm: 20

Downloads

OSE-LHCM-12.7_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 15
Kompatible Optikdicke in mm: 1 - 8
Einstellbereich Zentrierung: 2
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.05
B in mm: 12
C in mm: 20

Downloads

OSE-LHCM-15_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 20
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.27
B in mm: 17
C in mm: 27.5
D in mm: 58
E in mm: max 130
F in mm: max 42
G in mm: 29
H in mm: 18
I in mm: 6

Downloads

OSE-LHCM-20_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.28
B in mm: 22
C in mm: 30
D in mm: 64
E in mm: max 137
F in mm: max46
G in mm: 32
H in mm: 18
I in mm: 6

Downloads

OSE-LHCM-25_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25.4
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.28
B in mm: 22
C in mm: 30
D in mm: 64
E in mm: max 137
F in mm: max46
G in mm: 32
H in mm: 18
I in mm: 6

Downloads

OSE-LHCM-25.4_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.28
B in mm: 27
C in mm: 30
D in mm: 64
E in mm: max 137
F in mm: max46
G in mm: 32
H in mm: 18
I in mm: 6

Downloads

OSE-LHCM-30_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 40
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.31
B in mm: 27
C in mm: 30
D in mm: 78
E in mm: max 150
F in mm: max 52
G in mm: 39
H in mm: 20
I in mm: 7

Downloads

OSE-LHCM-40_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.36
B in mm: 46
C in mm: 42.5
D in mm: 88
E in mm: max 160
F in mm: max 57
G in mm: 44
H in mm: 20
I in mm: 7

Downloads

OSE-LHCM-50_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.36
B in mm: 46
C in mm: 42.5
D in mm: 88
E in mm: max 160
F in mm: max 57
G in mm: 44
H in mm: 20
I in mm: 7

Downloads

OSE-LHCM-50.8_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 10
Kompatible Optikdicke in mm: 1 - 6
Einstellbereich Zentrierung: 1
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.025
A in mm: 24
B in mm: 14
C in mm: 37
D in mm: 12.5
E in mm: 11
F in mm: 6
G in mm: 7
H in mm: 10
I in mm: 26
J in mm: 1.2
K in mm: 6.2

Downloads

OSE-LHCM-10B_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 12.7
Kompatible Optikdicke in mm: 1 - 8
Einstellbereich Zentrierung: 2
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.043
A in mm: 32
B in mm: 22
C in mm: 53
D in mm: 20
E in mm: 13
F in mm: 7
G in mm: 12
H in mm: 12.7
I in mm: 41
J in mm: 2
K in mm: 14.4

Downloads

OSE-LHCM-12.7-N_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 15
Kompatible Optikdicke in mm: 1 - 8
Einstellbereich Zentrierung: 2
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.043
A in mm: 32
B in mm: 22
C in mm: 53
D in mm: 20
E in mm: 13
F in mm: 7
G in mm: 12
H in mm: 15
I in mm: 41
J in mm: 2
K in mm: 14.4

Downloads

OSE-LHCM-15-N_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 20
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.22
A in mm: 20
B in mm: 17
C in mm: 58
D in mm: 70
E in mm: 27.5
F in mm: 42
G in mm: 29
H in mm: 18
I in mm: 6
J in mm: 0.4
K in mm: 17.6

Downloads

OSE-LHCM-20-N_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.23
A in mm: 25
B in mm: 22
C in mm: 64
D in mm: 77
E in mm: 30
F in mm: 46
G in mm: 32
H in mm: 18
I in mm: 6
J in mm: 0.8
K in mm: 20.1

Downloads

OSE-LHCM-25.4-UU_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.23
A in mm: 25.4
B in mm: 22
C in mm: 64
D in mm: 77
E in mm: 30
F in mm: 46
G in mm: 32
H in mm: 18
I in mm: 6
J in mm: 0.8
K in mm: 20.1

Downloads

OSE-LHCM-25.4-N_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.23
A in mm: 30
B in mm: 27
C in mm: 64
D in mm: 77
E in mm: 30
F in mm: 46
G in mm: 32
H in mm: 18
I in mm: 6
J in mm: 0.8
K in mm: 20.1

Downloads

OSE-LHCM-30-N_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 40
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.26
A in mm: 40
B in mm: 36
C in mm: 78
D in mm: 90
E in mm: 37.5
F in mm: 52
G in mm: 39
H in mm: 20
I in mm: 7

Downloads

OSE-LHCM-40_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.31
A in mm: 50
B in mm: 46
C in mm: 88
D in mm: 100
E in mm: 42.5
F in mm: 57
G in mm: 44
H in mm: 20
I in mm: 7

Downloads

OSE-LHCM-50-N_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.31
A in mm: 50.8
B in mm: 46
C in mm: 88
D in mm: 100
E in mm: 42.5
F in mm: 57
G in mm: 44
H in mm: 20
I in mm: 7

Downloads

OSE-LHCM-50.8-N_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 20
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.2
A in mm: 20
B in mm: 17
C in mm: 58
D in mm: 70
E in mm: 27.5
F in mm: 42
G in mm: 29
H in mm: 18
I in mm: 6
J in mm: 0.4
K in mm: 17.6
L in mm: M4

Downloads

OSE-LHCM-20-EE_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.23
A in mm: 25
B in mm: 22
C in mm: 64
D in mm: 77
E in mm: 30
F in mm: 46
G in mm: 32
H in mm: 18
I in mm: 6
J in mm: 0.8
K in mm: 20.1
L in mm: M4

Downloads

OSE-LHCM-25.4-UU_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.23
A in mm: 25.4
B in mm: 22
C in mm: 64
D in mm: 77
E in mm: 30
F in mm: 46
G in mm: 32
H in mm: 18
I in mm: 6
J in mm: 0.8
K in mm: 20.1
L in mm: M4

Downloads

OSE-LHCM-25.4-EE_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.23
A in mm: 30
B in mm: 27
C in mm: 64
D in mm: 77
E in mm: 30
F in mm: 46
G in mm: 32
H in mm: 18
I in mm: 6
J in mm: 0.8
K in mm: 20.1
L in mm: M4

Downloads

OSE-LHCM-30-EE_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 40
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.26
A in mm: 40
B in mm: 36
C in mm: 78
D in mm: 90
E in mm: 37.5
F in mm: 52
G in mm: 39
H in mm: 20
I in mm: 7
L in mm: M4

Downloads

OSE-LHCM-40_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.31
A in mm: 50
B in mm: 46
C in mm: 88
D in mm: 100
E in mm: 42.5
F in mm: 57
G in mm: 44
H in mm: 20
I in mm: 7
L in mm: M4

Downloads

OSE-LHCM-50-EE_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.31
A in mm: 50.8
B in mm: 46
C in mm: 88
D in mm: 100
E in mm: 42.5
F in mm: 57
G in mm: 44
H in mm: 20
I in mm: 7
L in mm: M4

Downloads

OSE-LHCM-50.8-EE_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 20
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.22
A in mm: 20
B in mm: 17
C in mm: 58
D in mm: 70
E in mm: 27.5
F in mm: 42
G in mm: 29
H in mm: 18
I in mm: 6
J in mm: 0.4
K in mm: 17.6
L in mm: 8-32UNC

Downloads

OSE-LHCM-20-UU_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.23
A in mm: 25
B in mm: 22
C in mm: 64
D in mm: 77
E in mm: 30
F in mm: 46
G in mm: 32
H in mm: 18
I in mm: 6
J in mm: 0.8
K in mm: 20.1
L in mm: 8-32UNC

Downloads

OSE-LHCM-25-UU_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.23
A in mm: 25.4
B in mm: 22
C in mm: 64
D in mm: 77
E in mm: 30
F in mm: 46
G in mm: 32
H in mm: 18
I in mm: 6
J in mm: 0.8
K in mm: 20.1
L in mm: 8-32UNC

Downloads

OSE-LHCM-25.4-UU_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 2 - 12
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.23
A in mm: 30
B in mm: 27
C in mm: 64
D in mm: 77
E in mm: 30
F in mm: 46
G in mm: 32
H in mm: 18
I in mm: 6
J in mm: 0.8
K in mm: 20.1
L in mm: 8-32UNC

Downloads

OSE-LHCM-30-UU_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 40
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.26
A in mm: 40
B in mm: 36
C in mm: 78
D in mm: 90
E in mm: 37.5
F in mm: 52
G in mm: 39
H in mm: 20
I in mm: 7
L in mm: 8-32UNC

Downloads

OSE-LHCM-40-UU_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 40
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.26
A in mm: 50
B in mm: 46
C in mm: 88
D in mm: 100
E in mm: 42.5
F in mm: 57
G in mm: 44
H in mm: 20
I in mm: 7
L in mm: 8-32UNC

Downloads

OSE-LHCM-50-N_STP.zip

DOWNLOAD

OSE-LHCM.pdf

DOWNLOAD

Holders.zip

DOWNLOAD

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 2 - 14
Einstellbereich Zentrierung: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.31
A in mm: 50.8
B in mm: 46
C in mm: 88
D in mm: 100
E in mm: 42.5
F in mm: 57
G in mm: 44
H in mm: 20
I in mm: 7
L in mm: 8-32UNC
