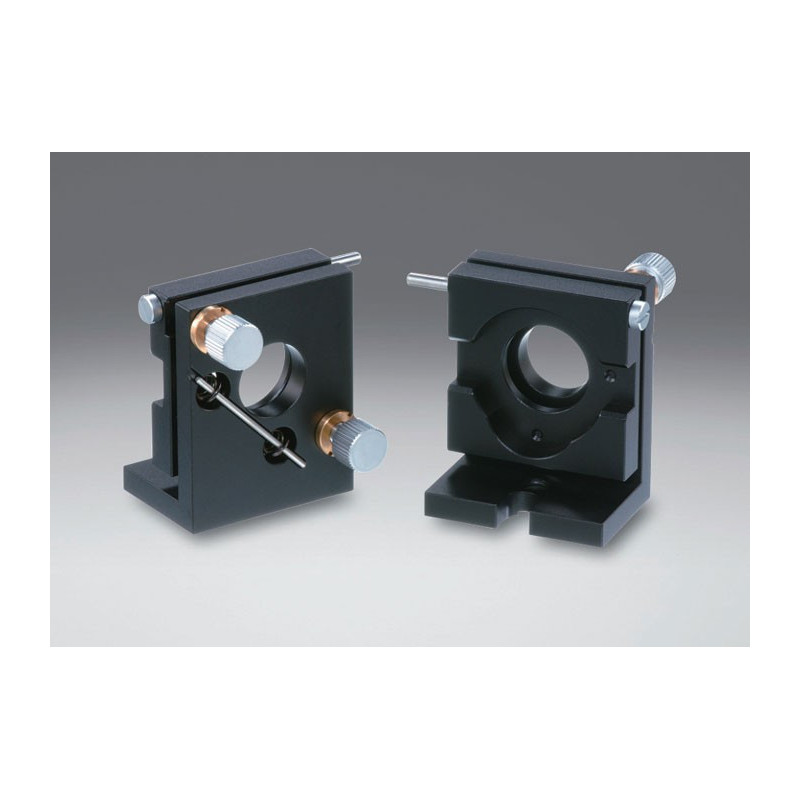

OSE-MHF: One-touch kinematische Spiegelhalter

Artikel-Nr.: OSE-MHF-20

Art

Kompatibler Optik-Durchmesser

Art

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

Kompatible Optikdurchmesser in mm: 20
Kompatible Optikdicke in mm: 3 - 5
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 3
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,72
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,72
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.11

Downloads

OSE-MHF-20_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 20
Kompatible Optikdicke in mm: 3 - 5
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 3
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,72
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,72
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.06

Downloads

OSE-MHF-20F_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 25.4
Kompatible Optikdicke in mm: 3 - 5
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 3
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,57
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,57
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.12

Downloads

OSE-MHF-25.4_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 25.4
Kompatible Optikdicke in mm: 3 - 5
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 3
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,57
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,57
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.07

Downloads

OSE-MHF-25.4F_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 5
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 3
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,48
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,48
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.15

Downloads

OSE-MHF-30_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 5
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 3
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,48
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,48
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.1

Downloads

OSE-MHF-30F_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 5 - 8
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 3
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,3
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.3

Downloads

OSE-MHF-50.8_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 5 - 8
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 3
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,3
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.25

Downloads

OSE-MHF-50.8F_STP.zip

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 5 - 8
Einstellbereich Neigung in±mm: 3
Einstellbereich Rotation in ±mm: 3
Feiner Einstellbereich (Neigung) in °/Rotation: ca, 0,3
Feiner Einstellbereich (Rotation) in °/Rotation: ca, 0,3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.25

Downloads

OSE-MHF-50F_STP.zip

Holders.zip
