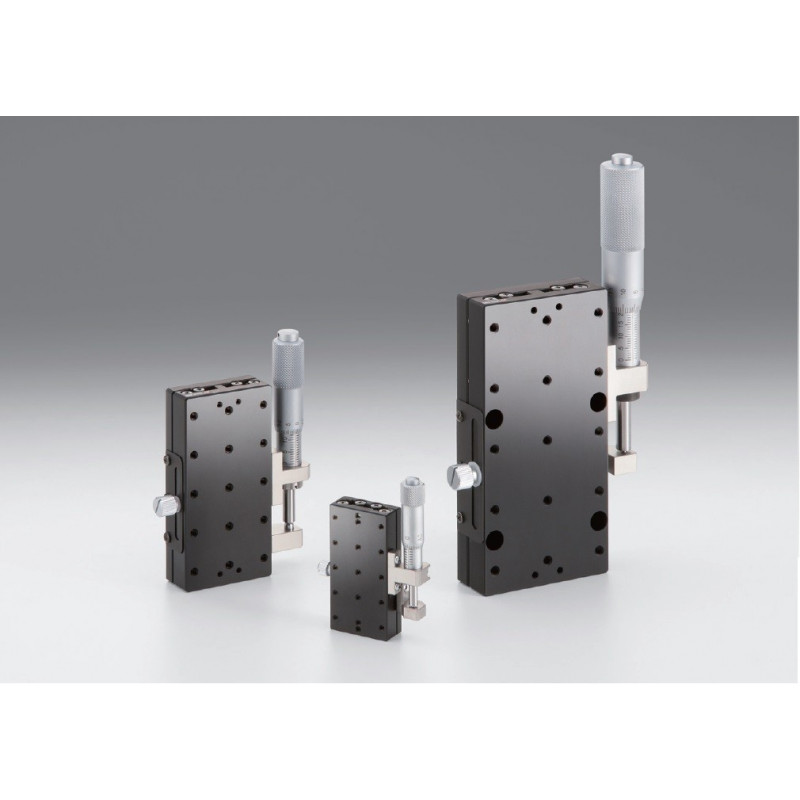

OSE-TSD-LONG-SZ: Z -Achsen, 25 x 50 mm

Artikel-Nr.: OSE-TSD-25501SZ

Tischgröße in mm

Version

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: Z-Achsen
Tischgröße in mm: 25x50
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 9.8
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 2
Max. Moment Kapazität / Roll in Nm: 1.4
Momentsteifigkeit / Pitch in ´´/Ncm: 1.12
Laufparallelität in µm: 10
Gewicht in kg: 0.1

Downloads

OSE-Long-SZ.pdf

OSE-TSD-25501SZ_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 40x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg z-Achse in ± mm: 12.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 19.6
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 2.6
Max. Moment Kapazität / Roll in Nm: 2.6
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Laufparallelität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-Long-SZ.pdf

OSE-TSD-40801SZ_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 60x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg z-Achse in ± mm: 20
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Laufparallelität in µm: 10
Gewicht in kg: 1

Downloads

OSE-TSD-SZ.pdf

OSE-TSD-60121SZ_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 40x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg z-Achse in ± mm: 12.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 19.6
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 2.6
Max. Moment Kapazität / Roll in Nm: 2.6
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Laufparallelität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-Long-SZ.pdf

OSE-TSD-40801SZUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 65x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg z-Achse in ± mm: 20
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Laufparallelität in µm: 10
Gewicht in kg: 1.2

Downloads

OSE-Long-SZ.pdf

OSE-TSD-65121SZ-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 65x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg z-Achse in ± mm: 20
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Laufparallelität in µm: 10
Gewicht in kg: 1.2

Downloads

OSE-TSD-65121SZUU_STP.zip

ManualStages.zip

Actuators.pdf
