Reference number: GPC-PDLE-101

Polarization Dependent Loss Source/Emulator- PDLPro?

alt

Need more info?
Contact our expert.

Our Team

Description

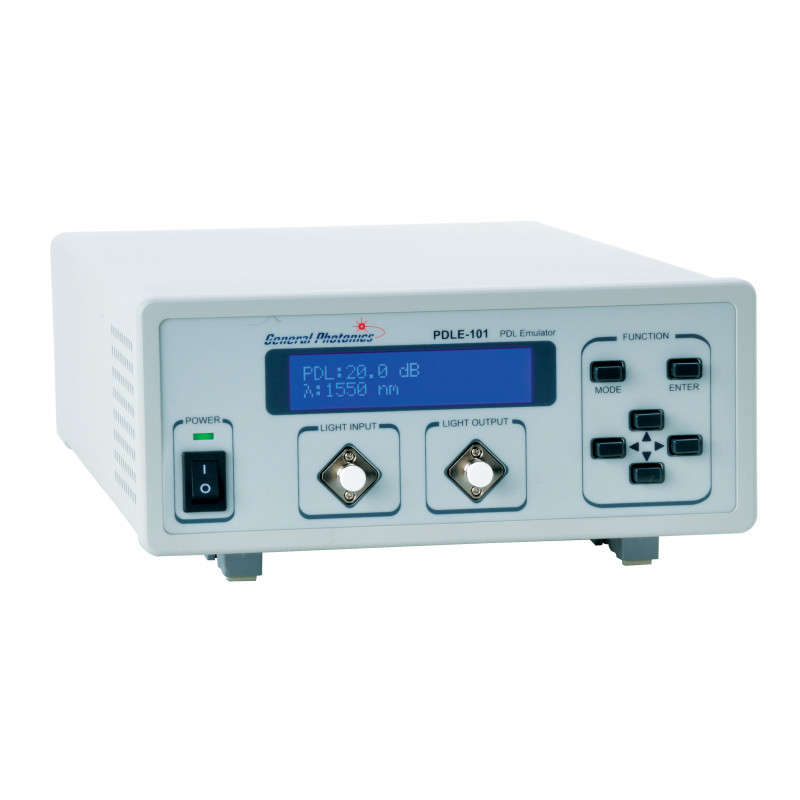

Polarization Dependent Loss Source/Emulator- PDLPro?

Les Transceivers (émetteurs / récepteurs) à fibre optique à haute vitesse / haut débit, y compris ceux qui utilisent la technologie de détection cohérente pour la transmission de données à 40Gb/s et  100 Gb/s, doivent répondre à des spécifications strictes de tolérance de PDL. Intrinsèquement, la vitesse et le temps de réponse face à  l'algorithme d'atténuation PDL d'un récepteur à détection cohérente doit être quantifié. Le PDLE-101 est spécialement conçu pour les essais PDL. Ce générateur / émulateur peut générer des valeurs de PDL individuelles entre 0 dB et 20 dB, avec une résolution de 0,1 dB pour les essais de tolérance PDL. Il peut également générer du PDL variable définie par l'utilisateur, sous forme de signaux et à différentes vitesses pour les tests de temps recouvrement de vitesse de suivi et de récupération. L'instrument peut être commandé via le panneau avant ou à distance (remote) via USB, RS-232, GPIB, ou l?interface Ethernet. La PMD résiduelle de l'unité est inférieure à 0,1 ps.

Applications :

  • System PMD tolerance test
  • PMD compensator evaluation
  • System PMD emulation
  • Optimizing PMD values for PMDC
  • PMD measurement instrument calibration

Points clé :

  • Large PDL range
  • High speed
  • High PDL resolution
  • Low residual PMD
  • PDL scanning
  • Random PDL generation

Spécifications :

Wavelength range1

C band or L band

Insertion Loss (max.)

2 dB @ PDL = 0, excluding connector loss

PDL dynamic range

0.1 to 20 dB

PDL resolution

0.1 dB

PDL accuracy2

± (0.1 dB +1% of PDL)

PDL switching time 3

5 ms max, 1 ms typical

Residual PMD

0.1 ps max. at PDL = 0 dB

Return loss

>50 dB

PDL control

Front panel control or remote control with communication interface

PDL waveforms

Sine, square, triangle, random

Fiber type

SMF-28

Optical connector type

FC/PC, FC/APC, SC/PC, or SC/APC

Optical power damage threshold

500 mW

Display

2x20 character LCD

Communication interfaces

USB, RS-232, Ethernet, GPIB

Operating temperature

0 ° to 40 ° C

Storage temperature

-20 ° to 60 ° C

Electrical power supply

100 - 240 VAC, 50 - 60 Hz (16 W)

Dimensions

 2U 19? half rack width

14? (L) x 8.5 ? (W) x 3.5? (H)

Notes:
1 Other wavelength ranges available..
2 At 23 ± 5°C.
3 Rise time for square wave transition.
