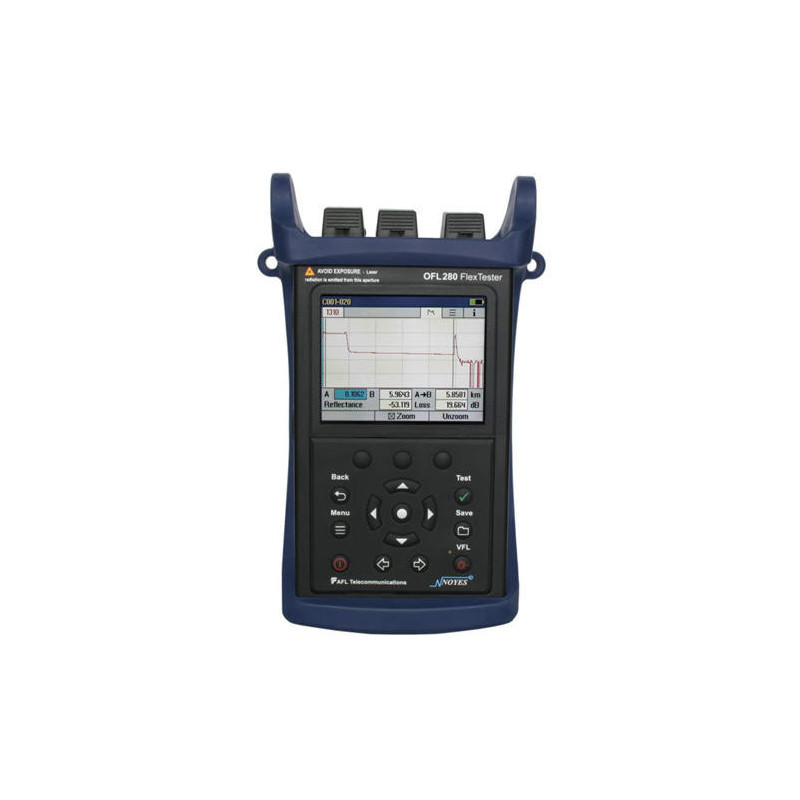

Réflectomètre AFL NOYES OFL-280

Description

Le réflectomètre OFL-280 de NOYES a été reconnu par le prestigieux magazine américain T & M World comme l'une des meilleures nouveautés de l'année 2010.

Son format compact et la richesse de ses fonctionnalités intégrées (OTDR + Photomètre + Localisateur visuel de défauts) en font un appareil complet des plus apprécié pour la certification, le dépannage et la maintenance des réseaux d'abonnés FTTH.

Applications :

• installation
• mise en service et maintenance des réseaux FTTx

Le réflectomètre optique de Noyes OFL-280 est un OTDR monomode décliné en deux versions et couvrant tous les besoins de test et de certification des réseaux FTTH :

Modèle « Installation et réparation » :
Il permet une utilisation à 3 longueurs d'onde (1310, 1550 et 1625 nm) sur fibre noire mais aussi sur fibre active par basculement automatique en mode 1625 nm.

Equipé également de série d'un photomètre PON qui détecte et mesure la puissance optique des fibres actives FTTx et d'un localisateur visuel de défauts (crayon optique), le réflectomètre optique OFL-280 est l'outil indispensable pour l'installation, la maintenance et le dépannage des réseaux FTTH.

Modèle « construction » :
Il est l'outil habituel pour la mise en service des réseaux FTTx. Muni de 3 longueurs d'onde (1310, 1490 et 1550 nm), il est conçu pour certifier et détecter les défauts sur les fibres non actives des réseaux FTTx mais aussi sur d'autres réseaux optiques.

Ces deux modèles OFL-280 font figures de chefs de file des réflectomètres optiques du marché. Ils fonctionnent en mode automatique, expert (manuel) ou temps réel.

Spécifications Techniques (OTDR) :

• Longueurs d'onde : 1310/1490/1550 ou 1310/1550/1625 nm
• Plage dynamique : 30/30/30/28 dB
• Zone morte d'événement : 1,3 m
• Zone morte d'atténuation : 5 m
• Inclus : adaptateurs FC et SC, interchangeables et démontables sans outil

Spécifications Techniques (wattmètre optique) :

• Longueurs d'onde calibrées : 1310/1490/1550/1625/1650 nm
• Type de détecteur : InGaAs
• Plage de mesure : +23 à -50dBm
• Précision : +/- 0,25 dB
• Résolution : 0,01 dB
• Unités de mesure : dB, dBm, µW, nW

Sources optiques :

• Type d'émission laser : Classe 1
• Longueurs d'onde : 1310/1490/1550 ou 1310/1550/1625 nm
• Largeur spectrale : 5 nm (max.)
• Modulation : 1kHz, 2kHz et CW

Caractéristiques :

• Port USB
• Sauvegarde > 1000 traces au format .SOR (Bellcore)
• Logiciel de traitement des courbes inclus
• Ecran couleur pour utilisation intérieure et extérieure
• Batteries rechargeables Li-ion
• Autonomie 12 heures
• Valise de transport
• Dimensions: 190 x 112 x 47mm
• Poids: 0,8 g
