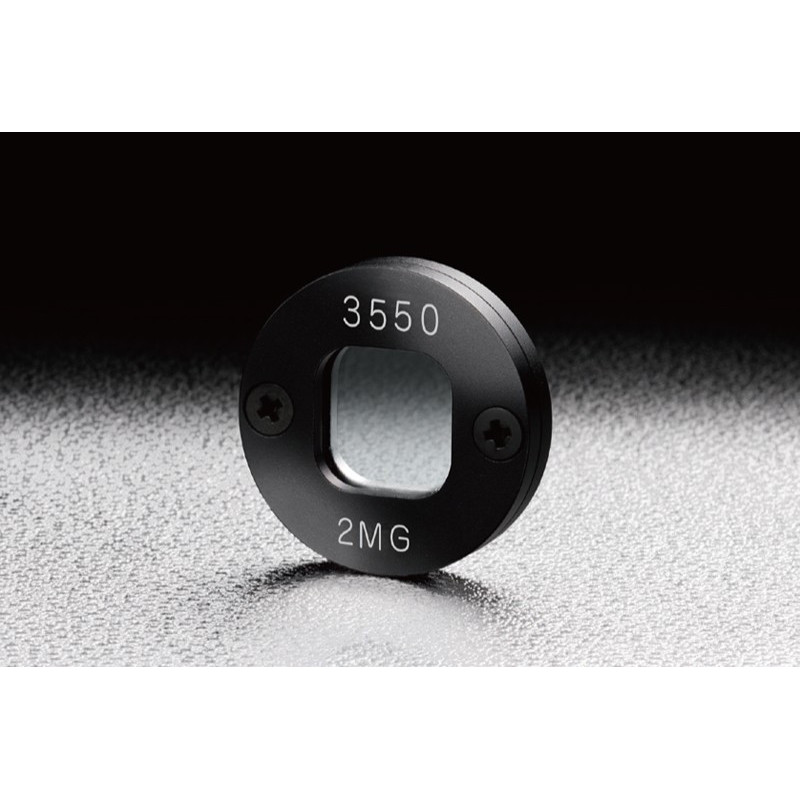

Luftspalt-Wellenplatten

Artikel-Nr.: OSE-WPQG-2660-2M

Zweiteilige Wellenplatten mit Luftabstand sind für den Einsatz mit Hochenergielasern geeignet.

Wellenlängenbereich in nm

Phasenunterschied (1064 nm)

Wellenlängenbereich in nm

Phasenunterschied (1064 nm)

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: Wellenplatten
Material: Kristalliner Quarz, MgF2
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Durchlässigkeitsgrad in %: 98
Oberflächenplanität des Subtrats: λ/10
Winkelabweichung des Strahls: <5
Beschichtung: Beide Oberflächen: schmalbandige mehrlagige Antireflexbeschichtung (4 Oberflächen)
Oberflächenqualität (Scratch - Dig): 20-10
Freie Apertur in mm: 15×15

Art: Wellenplatten
Wellenlängenbereich in nm: 266
Material: Kristalliner Quarz, MgF2
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Durchlässigkeitsgrad in %: 98
Laserzerstörschwelle in J/cm² : 1.4
Oberflächenplanität des Subtrats: λ/10
Winkelabweichung des Strahls: <5
Beschichtung: Beide Oberflächen: schmalbandige mehrlagige Antireflexbeschichtung (4 Oberflächen)
Oberflächenqualität (Scratch - Dig): 20-10
Freie Apertur in mm: 15×15
Typ: λ/2
Theoretische Verzögerung in nm: 133
Verzögerungstoleranz: < λ/50

Downloads

OSE-WPQG-2660-2M_STP.zip

OSE-WPQG.pdf

Opt_Polarizers_.zip

Art: Wellenplatten
Wellenlängenbereich in nm: 355
Material: Kristalliner Quarz, MgF2
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Durchlässigkeitsgrad in %: 98
Laserzerstörschwelle in J/cm² : 4
Oberflächenplanität des Subtrats: λ/10
Winkelabweichung des Strahls: <5
Beschichtung: Beide Oberflächen: schmalbandige mehrlagige Antireflexbeschichtung (4 Oberflächen)
Oberflächenqualität (Scratch - Dig): 20-10
Freie Apertur in mm: 15×15
Typ: λ/2
Theoretische Verzögerung in nm: 177.5
Verzögerungstoleranz: < λ/50

Downloads

OSE-WPQG-3550-2M_STP.zip

OSE-WPQG.pdf

Opt_Polarizers_.zip

Art: Wellenplatten
Wellenlängenbereich in nm: 532
Material: Kristalliner Quarz, MgF2
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Durchlässigkeitsgrad in %: 98
Laserzerstörschwelle in J/cm² : 4
Oberflächenplanität des Subtrats: λ/10
Winkelabweichung des Strahls: <5
Beschichtung: Beide Oberflächen: schmalbandige mehrlagige Antireflexbeschichtung (4 Oberflächen)
Oberflächenqualität (Scratch - Dig): 20-10
Freie Apertur in mm: 15×15
Typ: λ/2
Theoretische Verzögerung in nm: 266
Verzögerungstoleranz: λ/100 - λ/200

Downloads

OSE-WPQG.pdf

Opt_Polarizers_.zip

Art: Wellenplatten
Wellenlängenbereich in nm: 1064
Material: Kristalliner Quarz, MgF2
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Durchlässigkeitsgrad in %: 98
Laserzerstörschwelle in J/cm² : 7
Oberflächenplanität des Subtrats: λ/10
Winkelabweichung des Strahls: <5
Beschichtung: Beide Oberflächen: schmalbandige mehrlagige Antireflexbeschichtung (4 Oberflächen)
Oberflächenqualität (Scratch - Dig): 20-10
Freie Apertur in mm: 15×15
Typ: λ/2
Theoretische Verzögerung in nm: 532
Verzögerungstoleranz: λ/200 - λ/500

Downloads

OSE-WPQG.pdf

Opt_Polarizers_.zip

Art: Wellenplatten
Wellenlängenbereich in nm: 266
Material: Kristalliner Quarz, MgF2
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Durchlässigkeitsgrad in %: 98
Laserzerstörschwelle in J/cm² : 1.4
Oberflächenplanität des Subtrats: λ/10
Winkelabweichung des Strahls: <5
Beschichtung: Beide Oberflächen: schmalbandige mehrlagige Antireflexbeschichtung (4 Oberflächen)
Oberflächenqualität (Scratch - Dig): 20-10
Freie Apertur in mm: 15×15
Typ: λ/4
Theoretische Verzögerung in nm: 66.5
Verzögerungstoleranz: < λ/50

Downloads

OSE-WPQG-2660-4M_STP.zip

OSE-WPQG.pdf

Opt_Polarizers_.zip

Art: Wellenplatten
Wellenlängenbereich in nm: 355
Material: Kristalliner Quarz, MgF2
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Durchlässigkeitsgrad in %: 98
Laserzerstörschwelle in J/cm² : 4
Oberflächenplanität des Subtrats: λ/10
Winkelabweichung des Strahls: <5
Beschichtung: Beide Oberflächen: schmalbandige mehrlagige Antireflexbeschichtung (4 Oberflächen)
Oberflächenqualität (Scratch - Dig): 20-10
Freie Apertur in mm: 15×15
Typ: λ/4
Theoretische Verzögerung in nm: 88.8
Verzögerungstoleranz: < λ/50

Downloads

OSE-WPQG-3550-4M_STP.zip

OSE-WPQG.pdf

Opt_Polarizers_.zip

Art: Wellenplatten
Wellenlängenbereich in nm: 532
Material: Kristalliner Quarz, MgF2
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Durchlässigkeitsgrad in %: 98
Laserzerstörschwelle in J/cm² : 4
Oberflächenplanität des Subtrats: λ/10
Winkelabweichung des Strahls: <5
Beschichtung: Beide Oberflächen: schmalbandige mehrlagige Antireflexbeschichtung (4 Oberflächen)
Oberflächenqualität (Scratch - Dig): 20-10
Freie Apertur in mm: 15×15
Typ: λ/4
Theoretische Verzögerung in nm: 133
Verzögerungstoleranz: λ/100 - λ/200

Downloads

OSE-WPQG.pdf

Opt_Polarizers_.zip

Art: Wellenplatten
Wellenlängenbereich in nm: 1064
Material: Kristalliner Quarz, MgF2
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Durchlässigkeitsgrad in %: 98
Laserzerstörschwelle in J/cm² : 7
Oberflächenplanität des Subtrats: λ/10
Winkelabweichung des Strahls: <5
Beschichtung: Beide Oberflächen: schmalbandige mehrlagige Antireflexbeschichtung (4 Oberflächen)
Oberflächenqualität (Scratch - Dig): 20-10
Freie Apertur in mm: 15×15
Typ: λ/4
Theoretische Verzögerung in nm: 266
Verzögerungstoleranz: λ/200 - λ/500

Downloads

OSE-WPQG.pdf

Opt_Polarizers_.zip
