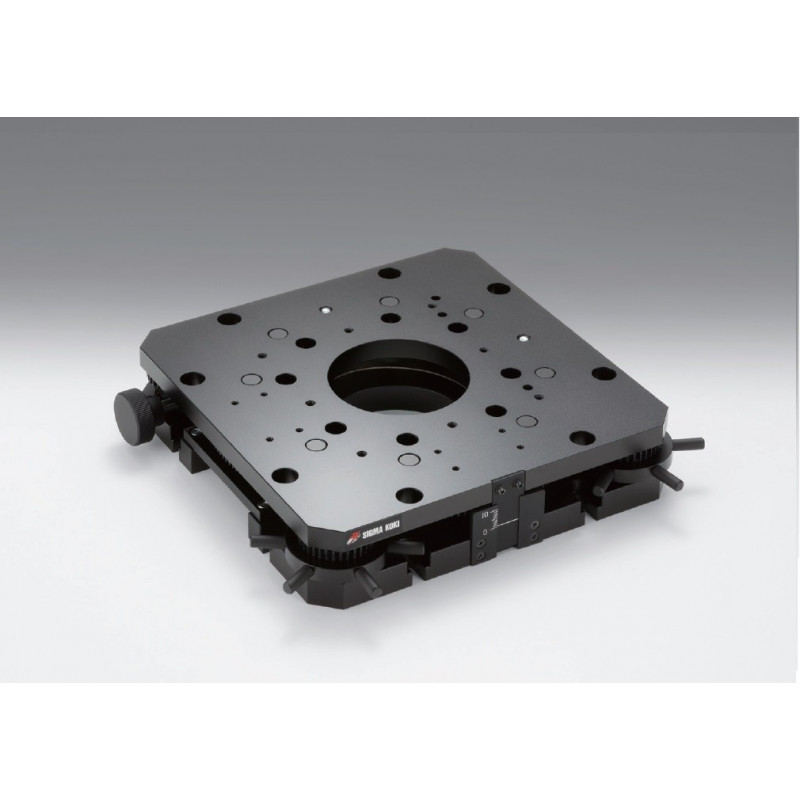

OSE-TSM: Z -Achsen, 200 x 200 mm

Artikel-Nr.: OSE-TSM-2003

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: Z-Achsen
Tischgröße in mm: 200x200
Maximaler XYZ Verfahrweg in mm: 10
Verfahrweg z-Achse in ± mm: 10
Aktuatorvorschub in mm: 1
Lagertyp: Spindellagerung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Ablesbare Auflösung in mm: 1
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 200
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.05
Momentsteifigkeit / Roll in ´´/Ncm: 0.05
Parallelität in µm: 150
Gewicht in kg: 5

Downloads

OSE-TSM-2003_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 200x200
Maximaler XYZ Verfahrweg in mm: 10
Verfahrweg z-Achse in ± mm: 10
Aktuatorvorschub in mm: 1
Lagertyp: Spindellagerung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Ablesbare Auflösung in mm: 1
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 200
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.05
Momentsteifigkeit / Roll in ´´/Ncm: 0.05
Parallelität in µm: 150
Gewicht in kg: 5

Downloads

OSE-TSM.pdf

OSE-TSM-2003-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 200x200
Maximaler XYZ Verfahrweg in mm: 10
Verfahrweg z-Achse in ± mm: 10
Aktuatorvorschub in mm: 1
Lagertyp: Spindellagerung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Ablesbare Auflösung in mm: 1
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 200
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.05
Momentsteifigkeit / Roll in ´´/Ncm: 0.05
Parallelität in µm: 150
Gewicht in kg: 5

Downloads

OSE-KSC_KSSA.pdf

OSE-TSM-2003UU_STP.zip

ManualStages.zip

Actuators.pdf
