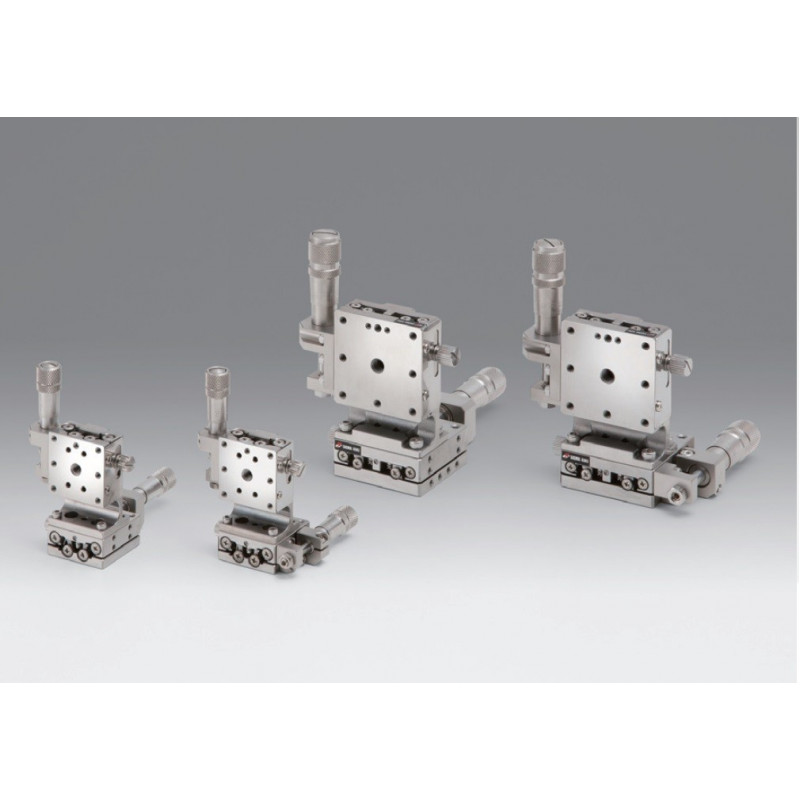

OSE-TSDS-4L: XZ -Achsen, 25 x 25 mm
Artikel-Nr.: OSE-TSDS-254CL
Für mehr Infos
Experten kontaktieren
Notre équipe
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
- Art: XZ-Achsen
- Tischgröße in mm: 25x25
- Maximaler XYZ Verfahrweg in mm: 3
- Verfahrweg x-Achse in ± mm: 3
- Verfahrweg z-Achse in ± mm: 3
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 14.7
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 2.2
- Max. Moment Kapazität / Roll in Nm: 2.1
- Momentsteifigkeit / Pitch in ´´/Ncm: 5.1
- Gewicht in kg: 0.17
- Art: XZ-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 3
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 3.9
- Max. Moment Kapazität / Roll in Nm: 3.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.96
- Gewicht in kg: 0.5
- Art: XZ-Achsen
- Tischgröße in mm: 25x25
- Maximaler XYZ Verfahrweg in mm: 3
- Verfahrweg x-Achse in ± mm: 3
- Verfahrweg z-Achse in ± mm: 3
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 14.7
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 2.2
- Max. Moment Kapazität / Roll in Nm: 2.1
- Momentsteifigkeit / Pitch in ´´/Ncm: 5.1
- Gewicht in kg: 0.17
- Art: XZ-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 3
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 3.9
- Max. Moment Kapazität / Roll in Nm: 3.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.96
- Gewicht in kg: 0.5
- Art: XZ-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 3
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 3.9
- Max. Moment Kapazität / Roll in Nm: 3.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.96
- Gewicht in kg: 0.5
- Art: XZ-Achsen
- Tischgröße in mm: 40x40
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 3
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 3.9
- Max. Moment Kapazität / Roll in Nm: 3.9
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.96
- Gewicht in kg: 0.5
- Art: XZ-Achsen
- Tischgröße in mm: 60x60
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 8
- Max. Moment Kapazität / Roll in Nm: 8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.45
- Gewicht in kg: 1.3
- Art: XZ-Achsen
- Tischgröße in mm: 60x60
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 8
- Max. Moment Kapazität / Roll in Nm: 8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.45
- Gewicht in kg: 1.3
- Art: XZ-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 8
- Max. Moment Kapazität / Roll in Nm: 8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.45
- Gewicht in kg: 1.45
- Art: XZ-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 8
- Max. Moment Kapazität / Roll in Nm: 8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.45
- Gewicht in kg: 1.45
- Art: XZ-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 8
- Max. Moment Kapazität / Roll in Nm: 8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.45
- Gewicht in kg: 1.45
- Art: XZ-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg z-Achse in ± mm: 6.5
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Edelstahl
- Oberflächenbeschaffenheit: Keine
- Belastbarkeit in N: 49
- Genauigkeit des Verfahrwegs / Geradheit in µm: 1
- Max. Moment Kapazität / Pitch in Nm: 8
- Max. Moment Kapazität / Roll in Nm: 8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.45
- Gewicht in kg: 1.45
