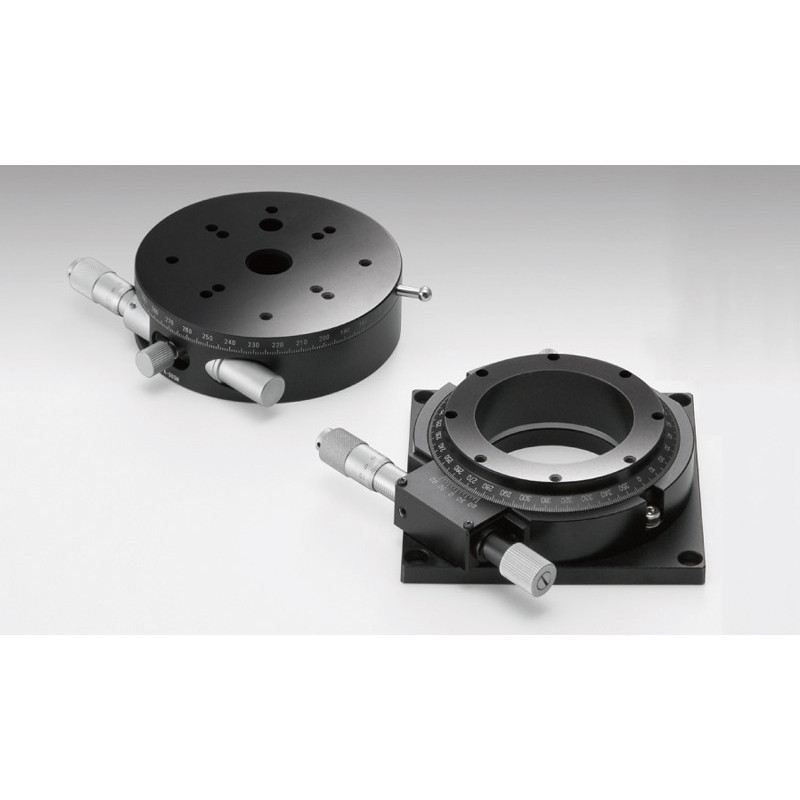

OSE-KSPA: Rotationsachsen, Diameter98 mm

Artikel-Nr.: OSE-KSPA-986M

Tischgröße in mm

Nutzlast in N

Version

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: Rotationsachsen
Tischgröße in mm: Ø98
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 52,9´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 68.6
Max. Moment Kapazität / Pitch in Nm: 1
Momentsteifigkeit / Pitch in ´´/Ncm: 0.8
Parallelität in µm: 50
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.7

Downloads

OSE-KSPA.pdf

OSE-KSPA-986M_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø80
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 1´08,8´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 58.8
Max. Moment Kapazität / Pitch in Nm: 1
Momentsteifigkeit / Pitch in ´´/Ncm: 0.8
Parallelität in µm: 50
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.5

Downloads

OSE-KSPA-806M_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø76
Rotationsbereich in °: Grob: 360 Fein: ±3
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 42,1´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 68.6
Max. Moment Kapazität / Pitch in Nm: 0.98
Momentsteifigkeit / Pitch in ´´/Ncm: 0.2
Parallelität in µm: 40
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.6

Downloads

OSE-KSPB.pdf

OSE-KSPA-1006MH_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø57
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 51,6´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Max. Moment Kapazität / Pitch in Nm: 0.88
Momentsteifigkeit / Pitch in ´´/Ncm: 0.61
Parallelität in µm: 30
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.45

Downloads

OSE-KSPB.pdf

OSE-KSPA-806MH_STP.zip

ManualStages.zip

Actuators.pdf
