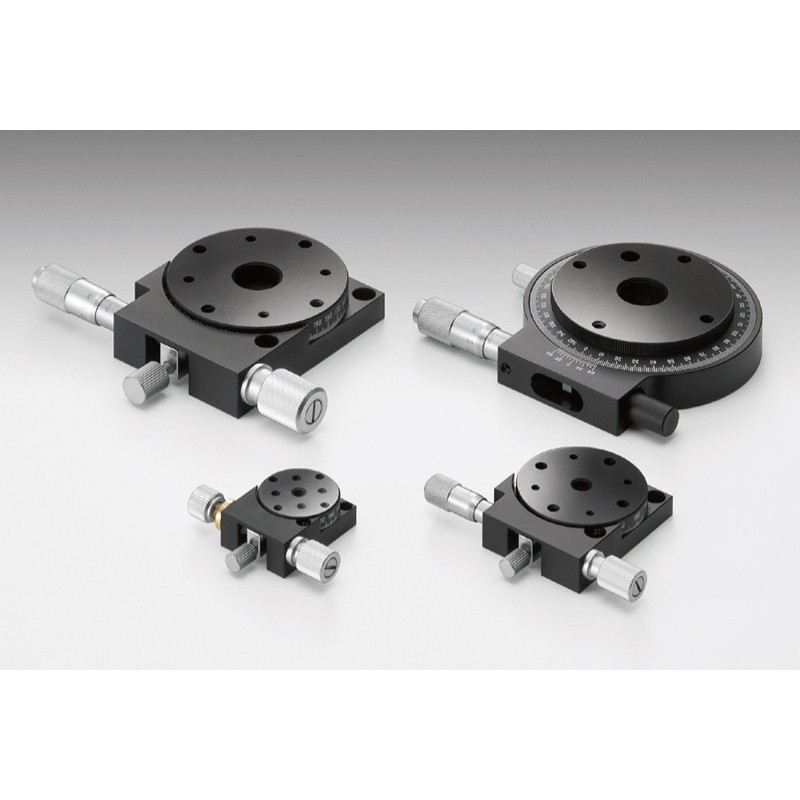

OSE-KSP-256/406: Rotationsachsen, Diameter25 mm

Artikel-Nr.: OSE-KSP-256

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: Rotationsachsen
Tischgröße in mm: Ø25
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 2°
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 29.4
Max. Moment Kapazität / Pitch in Nm: 0.15
Momentsteifigkeit / Pitch in ´´/Ncm: 6.1
Parallelität in µm: 20
Exzentrizität in µm: 20
Wobble in µm: 15
Gewicht in kg: 0.09

Downloads

OSE-KSP.pdf

OSE-KSP-256_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø40
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 2°
Ablesbare Auflösung Mikrometer in mm: ca. 1´24,2´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Max. Moment Kapazität / Pitch in Nm: 0.3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.5
Parallelität in µm: 20
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.3

Downloads

OSE-KSP.pdf

OSE-KSP-406M_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø40
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 2°
Ablesbare Auflösung Mikrometer in mm: ca. 1´24,2´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Max. Moment Kapazität / Pitch in Nm: 0.3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.5
Parallelität in µm: 20
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.3

Downloads

OSE-KSP.pdf

OSE-KSP-406MR_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø40
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 2°
Ablesbare Auflösung Mikrometer in mm: ca. 1´24,2´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Max. Moment Kapazität / Pitch in Nm: 0.3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.5
Parallelität in µm: 20
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.3

Downloads

OSE-KSP-406MUU_STP.zip

ManualStages.zip

Actuators.pdf
