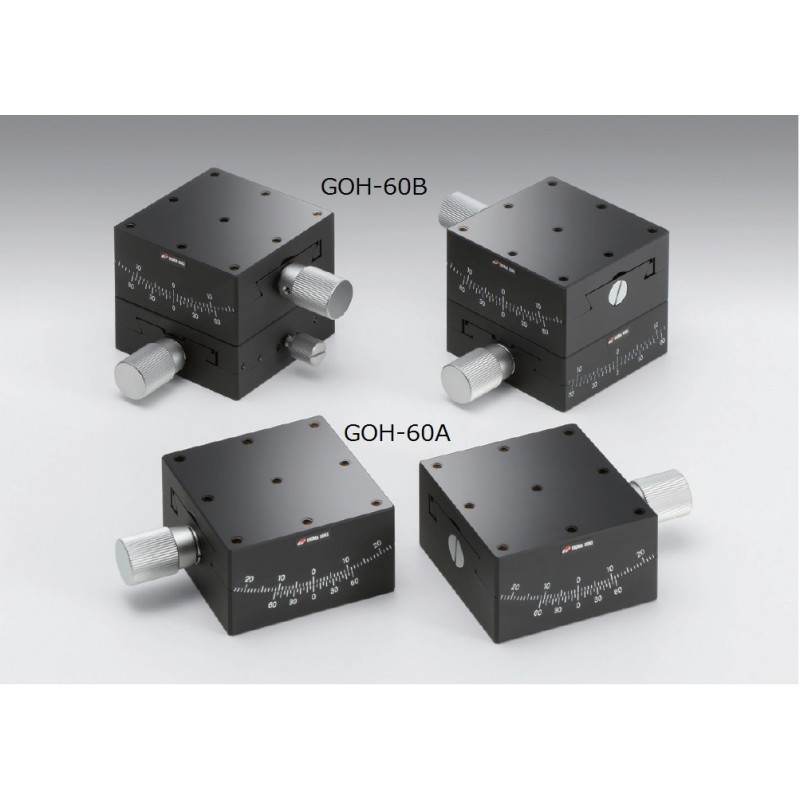

OSE-GOH-60B: Goniometer, 60 x 60 mm
Artikel-Nr.: OSE-GOH-60B50
Für mehr Infos
Experten kontaktieren
Notre équipe
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 50±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,16
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.88
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 76±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,84
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.86
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 100±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±10
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,65
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.86
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 50±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,16
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.88
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 50±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,16
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.88
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 50±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±20
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 1,16
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.88
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 76±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,84
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.86
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 76±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,84
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.86
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 76±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,84
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.86
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 100±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±10
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,65
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.86
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 100±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±10
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,65
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.86
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 100±0,1
- Winkelbereich Beta-Achse in °: -
- Winkelbereich Alpha-Achse in ° : ±10
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,65
- Verfahrweg pro Rotation Beta-Achse in ° : -
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1
- Max. Moment Kapazität / Roll in Nm: 1.5
- Momentsteifigkeit / Roll in ´´/Ncm: 0.3
- Parallelität in µm: 50
- Gewicht in kg: 0.86
- Art: Goniometer
- Tischgröße in mm: 60x60
- Drehhöhe in mm: 50±0,1
- Winkelbereich Beta-Achse in °: ±20
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,71
- Verfahrweg pro Rotation Beta-Achse in ° : ca. 1,03
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1.6
- Max. Moment Kapazität / Roll in Nm: 1.6
- Parallelität in µm: 100
- Gewicht in kg: 1.9
- Art: Goniometer
- Tischgröße in mm: 60x60
- Drehhöhe in mm: 84±0,1
- Winkelbereich Beta-Achse in °: ±15
- Winkelbereich Alpha-Achse in ° : ±10
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,58
- Verfahrweg pro Rotation Beta-Achse in ° : ca. 0,71
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1.6
- Max. Moment Kapazität / Roll in Nm: 1.6
- Parallelität in µm: 100
- Gewicht in kg: 1.75
- Art: Goniometer
- Tischgröße in mm: 60x60
- Drehhöhe in mm: 50±0,1
- Winkelbereich Beta-Achse in °: ±20
- Winkelbereich Alpha-Achse in ° : ±15
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,71
- Verfahrweg pro Rotation Beta-Achse in ° : ca. 1,03
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1.6
- Max. Moment Kapazität / Roll in Nm: 1.6
- Parallelität in µm: 100
- Gewicht in kg: 1.9
- Art: Goniometer
- Tischgröße in mm: 60x60
- Drehhöhe in mm: 84±0,1
- Winkelbereich Beta-Achse in °: ±15
- Winkelbereich Alpha-Achse in ° : ±10
- Ablesbare Auflösung Nonius: 5"
- Verfahrweg pro Rotation Alpha-Achse in °: ca. 0,58
- Verfahrweg pro Rotation Beta-Achse in ° : ca. 0,71
- Verschiebung der Drehhöhe in mm: 0,1 oder weniger
- Lagertyp: Schwalbenschwanzgleitschiene
- Ausgangsmaterial: Messing
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 1.6
- Max. Moment Kapazität / Roll in Nm: 1.6
- Parallelität in µm: 100
- Gewicht in kg: 1.75
