M7 Spleißgerät V-Nut mit Mantelzentrierung inkl. V7+ Cleaver

search

Artikel-Nr.: INO-M7-V7+

Ultraportables Design - Aktives V-Nut Fusionsspleißgerät - Ideal für den Einsatz im FTTH

alt

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

M7 Spleißgerät V-Nut mit Mantelzentrierung

Das M7 von INNO Instruments ist ein aktives V-Nut Spleißgerät mit 3-Achsen Mantelzentrierung. Das leichte und portable Design erlaubt den Einsatz gerade an schwer zugänglichen Stellen. Der hochauflösende 4,3" Farb-LCD-Touchscreen hat ein benuterzfreundliches GUI und bietet dem Anwender eine klare Darstellung der Arbeitsvorgänge.

Charakteristik:

  • Einstellbares Trageband
  • Handlich mit leichtem Grundgewicht
  • Actives V-Nut Gerät mit 3-Achsen Mantelzentrierung
  • 2 helle LEDs an den Elektroden
  • Keramik Clamp für den Dauereinsatz
  • Farbiges LCD Display mit Touch Screen (ZoomIn & Zoom Out bei Doppelklick)

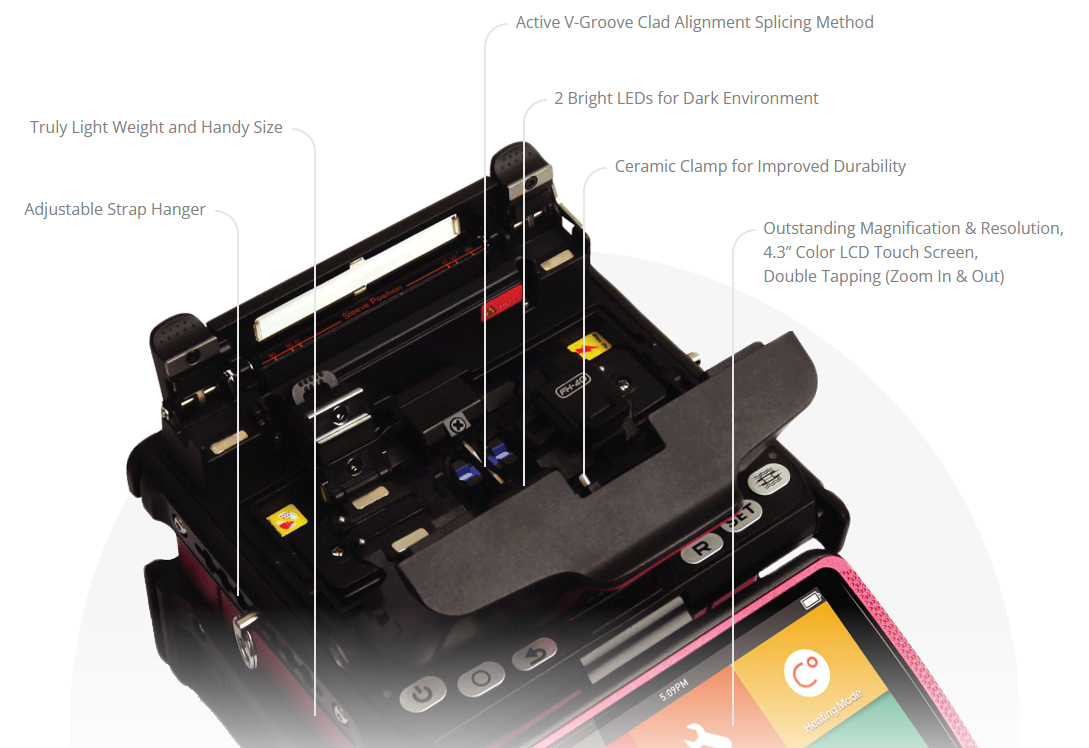

M7 characeristics

Display & Interface:

  • 4,3" HD Color LCD Touch Screen
  • Max. 400X Vergrößerung
  • Samrt GUI


Spezifikationen:

  • Maße: 144x124x131mm (BxHxT) inkl. gummierter Fallschutz
  • 1.31kg ohne Akku / 1.56kg mit Akku
  • Singlefiber
  • Spleißzeit ca. 12 sec
  • Typ. Heizzeit 20 sec.
  • SM ITU-T G.652&G.657 / MM ITU-T G.651 / DS ITU-T-G.653 / NZDS ITU-T G.655
  • Beleuchtung 2 helle weiße LED
  • Speicher von bis zu 10.000 Daten
  • 10-16mm Cleaving-Länge
  • 80-50µm Manteldurchmesser
  • Max 100 Spleißmodis - 7 Preset Modis
  • Max 30 Heizmodis - 3 Preset Modis
  • Typische Spleißdämpfung SM 0.03 / MM 0.02 / DS 0.05 / NZDS 0.05 / G.657 0.03 dB
  • Schrumpfspleßschutz 20-60mm
  • Zugtest 1.96-2.25 N
  • 3000mAh Akkukapazität ausreichend für 110 Spleiß- und Heizvorgänge
  • Elektrodenlebensdauer 5500 ARCs
  • 3 Jahre Herstellergarantie


Lieferumfang:

  • M7 Spleißgerät
  • V7+ CleaverFaserhalter FH-40-1, FH-M-200/500, FH-M-900SOC Halter SH-SOC-R
  • SOC Heizabdeckung HTS-SOC-03AC Netzteil JS-1618
  • Kühlablage CG-22
  • Elektrodensatz E-50
  • Akkupack LBT-3000
  • Netzkabel ACC-25
  • Tragekoffer grün HCK-K6M-02
  • USB Kabel 5P (Mini-TypA-Male) und 6P (Mini-TypA-Female)
  • Schultergurt ST-01
  • Quick Referenz Handbuch

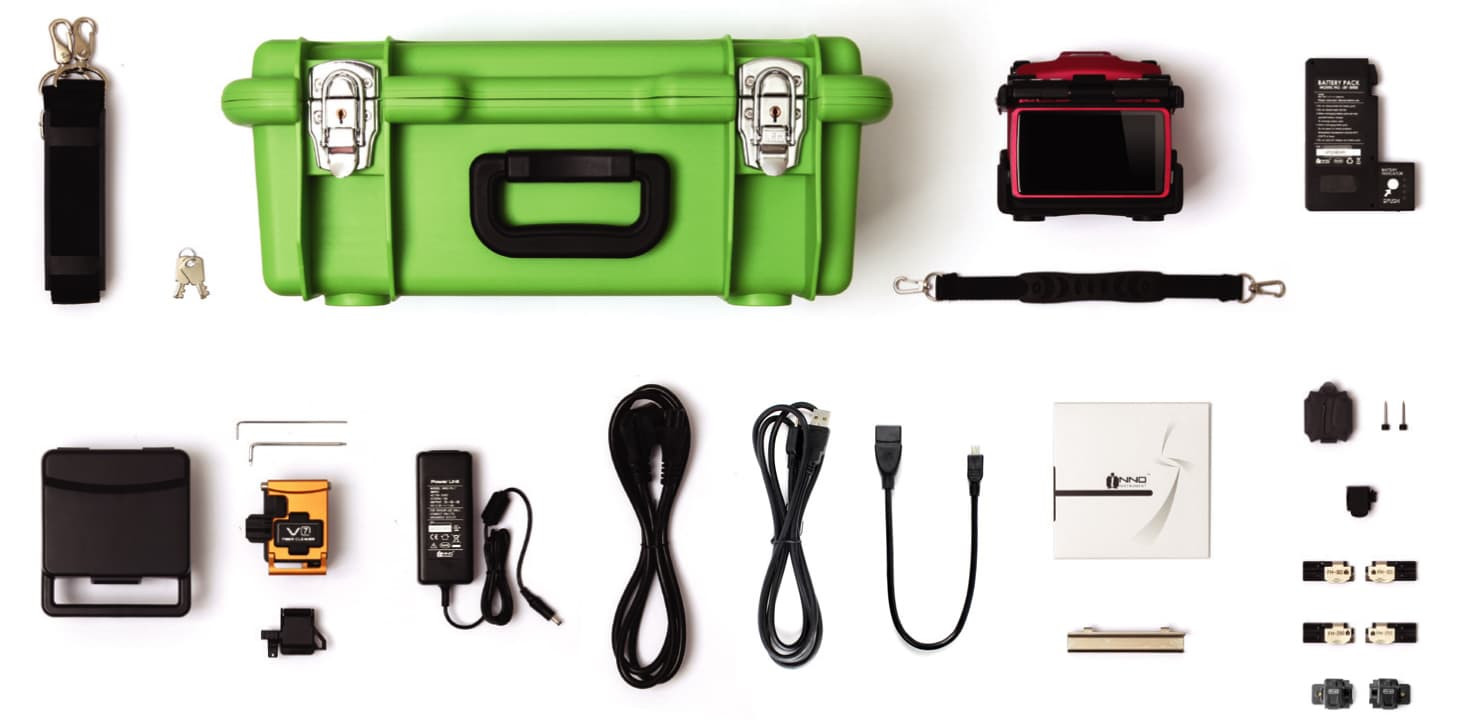

lieferumfnag
