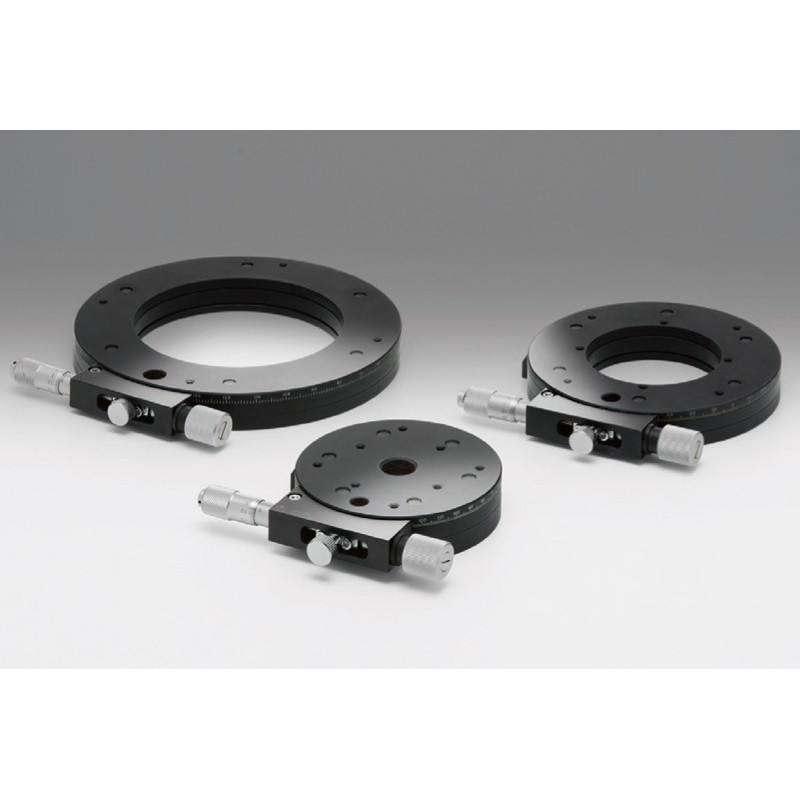

OSE-KSPB: Rotationsachsen, Diameter90 mm

Artikel-Nr.: OSE-KSPB-906M

Option

Tischgröße in mm

Nutzlast in N

Version

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: Rotationsachsen
Tischgröße in mm: Ø90
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 41,25´´
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Max. Moment Kapazität / Pitch in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.2
Parallelität in µm: 50
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 1.3

Downloads

OSE-KSPA.pdf

OSE-KSPB-906M_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø120
Rotationsbereich in °: Grob: 360 Fein: ±4
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 31,8´´
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Max. Moment Kapazität / Pitch in Nm: 7.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Parallelität in µm: 50
Exzentrizität in µm: 30
Wobble in µm: 20
Gewicht in kg: 1.1

Downloads

OSE-KSPB.pdf

OSE-KSPB-1206MH_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø160
Rotationsbereich in °: Grob: 360 Fein: ±3
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 23,7´´
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Max. Moment Kapazität / Pitch in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Parallelität in µm: 50
Exzentrizität in µm: 30
Wobble in µm: 30
Gewicht in kg: 1.5

Downloads

OSE-KSPA.pdf

OSE-KSPB-1606MH_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø120
Rotationsbereich in °: Grob: 360 Fein: ±4
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 31,8´´
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Max. Moment Kapazität / Pitch in Nm: 7.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Parallelität in µm: 50
Exzentrizität in µm: 30
Wobble in µm: 20
Gewicht in kg: 1.1

Downloads

OSE-KSPB.pdf

OSE-KSPB-1206MH-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø160
Rotationsbereich in °: Grob: 360 Fein: ±3
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 23,7´´
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Max. Moment Kapazität / Pitch in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Parallelität in µm: 50
Exzentrizität in µm: 30
Wobble in µm: 30
Gewicht in kg: 1.5

Downloads

OSE-KSPB-1606MH-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø120
Rotationsbereich in °: Grob: 360 Fein: ±4
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 31,8´´
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Max. Moment Kapazität / Pitch in Nm: 7.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Parallelität in µm: 50
Exzentrizität in µm: 30
Wobble in µm: 20
Gewicht in kg: 1.1

Downloads

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø160
Rotationsbereich in °: Grob: 360 Fein: ±3
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 23,7´´
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Max. Moment Kapazität / Pitch in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Parallelität in µm: 50
Exzentrizität in µm: 30
Wobble in µm: 30
Gewicht in kg: 1.5

Downloads

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø90
Rotationsbereich in °: Coars:360?Fein:±5
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 41,25´´
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Max. Moment Kapazität / Pitch in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.2
Parallelität in µm: 50
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 1.3

Downloads

OSE-KSPS.pdf

OSE-KSPB-906MUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø90
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 5´
Drehknopf Drehwinkelin °/Rotation: ca. 41,25´´
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Max. Moment Kapazität / Pitch in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.2
Parallelität in µm: 50
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 1.3

Downloads

OSE-KSW.pdf

OSE-KSPB-906M-M6_STP.zip

ManualStages.zip

Actuators.pdf
