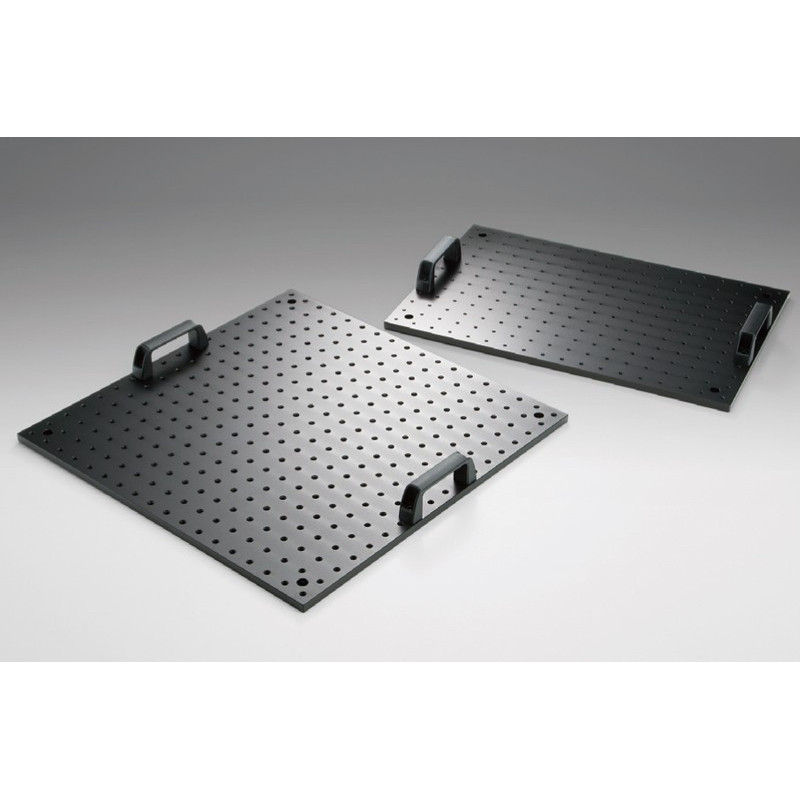

Optische Platten, OSE-OBC

Artikel-Nr.: OSE-OBC-3045

Grundplatten aus schwarz eloxiertem Aluminium.

Schraube der Kopfkappe

Abmessungen in mm

Schraube der Kopfkappe

Abmessungen in mm

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: Optische Platten
Abmessungen in mm: 300x450
A in mm: 425
B in mm: 275
C in mm: 25
D in mm: 250
E in mm: 400
F: M4
Gewicht in kg: 3.6
Primärmaterial: Aluminium
Finish: Black Anodized

Downloads

OSE-OBC-3045_STP.zip

OSE-OBC.pdf

Bases_small.zip

Art: Optische Platten
Abmessungen in mm: 300x450
A in mm: 425
B in mm: 275
C in mm: 25
D in mm: 250
E in mm: 400
F: M6
Gewicht in kg: 3.6
Primärmaterial: Aluminium
Finish: Schwarz eloxiert

Downloads

OSE-OBC-3045-M6_STP.zip

OSE-OBC.pdf

Bases_small.zip

Art: Optische Platten
Abmessungen in mm: 300x450
A in mm: 431.8
B in mm: 279.4
C in mm: 25.4
D in mm: 254
E in mm: 406.4
F: 1/4-20UNC
Gewicht in kg: 3.6
Primärmaterial: Aluminium
Finish: Schwarz eloxiert

Downloads

OSE-OBC-3045-1_4UU_STP.zip

OSE-OBC.pdf

Bases_small.zip

Art: Optische Platten
Abmessungen in mm: 450x450
A in mm: 575
B in mm: 425
C in mm: 25
D in mm: 400
E in mm: 550
F: M4
Gewicht in kg: 5.4
Primärmaterial: Aluminium
Finish: Schwarz eloxiert

Downloads

OSE-OBC-4560_STP.zip

OSE-OBC.pdf

Bases_small.zip

Art: Optische Platten
Abmessungen in mm: 450x450
A in mm: 575
B in mm: 425
C in mm: 25
D in mm: 400
E in mm: 550
F: M6
Gewicht in kg: 5.4
Primärmaterial: Aluminium
Finish: Schwarz eloxiert

Downloads

OSE-OBC-4560-M6_STP.zip

OSE-OBC.pdf

Bases_small.zip

Art: Optische Platten
Abmessungen in mm: 450x450
A in mm: 584.2
B in mm: 431.8
C in mm: 25.4
D in mm: 406.4
E in mm: 558.8
F: 1/4-20UNC
Gewicht in kg: 5.4
Primärmaterial: Aluminium
Finish: Schwarz eloxiert

Downloads

OSE-OBC-4560-1_4UU_STP.zip

OSE-OBC.pdf

Bases_small.zip

Art: Optische Platten
Abmessungen in mm: 450x600
A in mm: 425
B in mm: 425
C in mm: 25
D in mm: 400
E in mm: 400
F: M4
Gewicht in kg: 7.3
Primärmaterial: Aluminium
Finish: Schwarz eloxiert

Downloads

OSE-OBC-4545_STP.zip

OSE-OBC.pdf

Bases_small.zip

Art: Optische Platten
Abmessungen in mm: 450x600
A in mm: 425
B in mm: 425
C in mm: 25
D in mm: 400
E in mm: 400
F: M6
Gewicht in kg: 7.3
Primärmaterial: Aluminium
Finish: Schwarz eloxiert

Downloads

OSE-OBC-4545-M6_STP.zip

OSE-OBC.pdf

Bases_small.zip

Art: Optische Platten
Abmessungen in mm: 450x600
A in mm: 431.8
B in mm: 431.8
C in mm: 25.4
D in mm: 406.4
E in mm: 406.4
F: 1/4-20UNC
Gewicht in kg: 7.3
Primärmaterial: Aluminium
Finish: Schwarz eloxiert

Downloads

OSE-OBC-4545-1_4UU_STP.zip

OSE-OBC.pdf

Bases_small.zip
