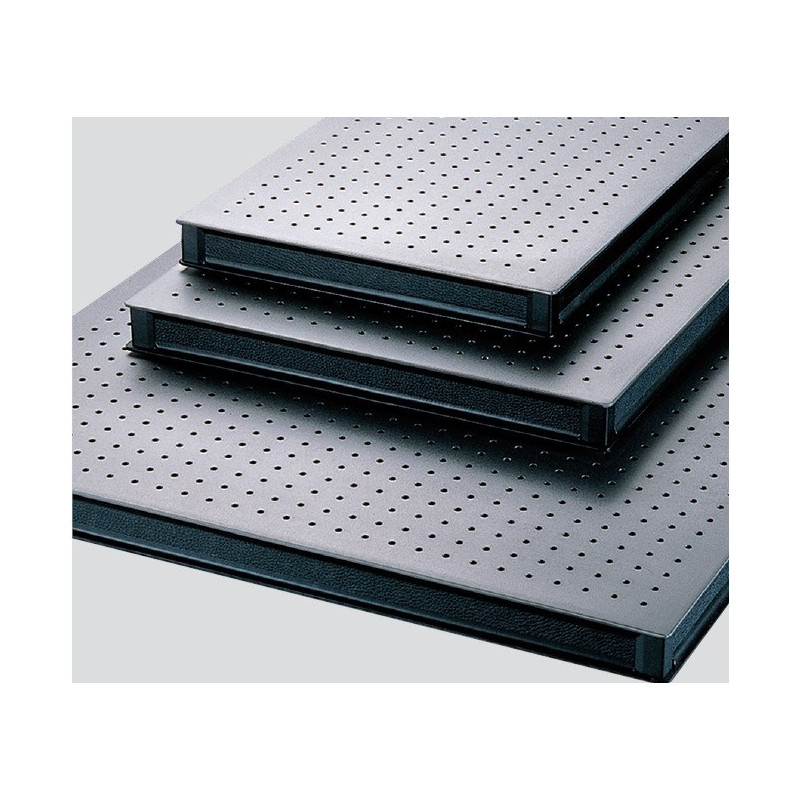

Optische Platten, OSE-OSDVIO-B

Artikel-Nr.: OSE-OSDVIO-B-0504M-50t

Die Deckplatten sind aus rostfreiem Stahl (SUS430), die Bodenplatten aus warmgewalztem Stahl (SPHC) gefertigt.

Abmessungen in mm

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 500x400
T in mm: 50
Gewicht in kg: 17

Downloads

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 600x500
T in mm: 50
Gewicht in kg: 26

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 600x600
T in mm: 50
Gewicht in kg: 31

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 750x750
T in mm: 50
Gewicht in kg: 49

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 800x600
T in mm: 50
Gewicht in kg: 42

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 900x600
T in mm: 50
Gewicht in kg: 47

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 900x750
T in mm: 50
Gewicht in kg: 59

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 900x900
T in mm: 50
Gewicht in kg: 70

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,000x600
T in mm: 50
Gewicht in kg: 52

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,000x750
T in mm: 50
Gewicht in kg: 65

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,000x900
T in mm: 50
Gewicht in kg: 78

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,000x1,000
T in mm: 50
Gewicht in kg: 87

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,200x600
T in mm: 50
Gewicht in kg: 63

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,200x750
T in mm: 50
Gewicht in kg: 78

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,200x900
T in mm: 50
Gewicht in kg: 94

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,200x1,000
T in mm: 50
Gewicht in kg: 104

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,200x1,200
T in mm: 50
Gewicht in kg: 125

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,500x600
T in mm: 50
Gewicht in kg: 78

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,500x750
T in mm: 50
Gewicht in kg: 98

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,500x900
T in mm: 50
Gewicht in kg: 117

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,500x1,000
T in mm: 50
Gewicht in kg: 131

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,500x1,200
T in mm: 50
Gewicht in kg: 157

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,800x600
T in mm: 50
Gewicht in kg: 94

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,800x750
T in mm: 50
Gewicht in kg: 117

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,800x900
T in mm: 50
Gewicht in kg: 141

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 1,800x1,200
T in mm: 50
Gewicht in kg: 188

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 2,000x1,000
T in mm: 50
Gewicht in kg: 174

Downloads

OSE-OSDVIO-B.pdf

DOWNLOAD

Bases_small.zip

DOWNLOAD

OSE_Optische_Tische_1812.pdf

DOWNLOAD

Art: Optische Platten
Tischmaterial: Obere Platte: 4.0 mm Dicke 430er Serie ferromagnetische Edelstahlplatte, glatt und geschliffenes Finish. / Laterale Oberfläche: 2.00 mm Dicke Kohlenstoffstahlplatte mit gedämpftem Holzverbundmaterial, Vinylumwandlerfinish / Untere Platte: 4.0 mm Dicke Kohlenstoffstahltplatte Epoxy Finish
Tischoberfläche: M6 Gewindebohrungen auf 25x25mm Matrix über die gesamte Oberfläche (37,5 mm an den Kanten)
Tischoberfläche Finisch: Unlackiert (geschliffenes und glattes Finish)
Oberflächenplanität: ± 0,1 mm über 600 mm Quadrat
Bohrung / Kerndichtung: Leicht zu reinigende zylindrische Schale (25 mm tief)
A x B in mm: 2,000x1,200
T in mm: 50
Gewicht in kg: 209
