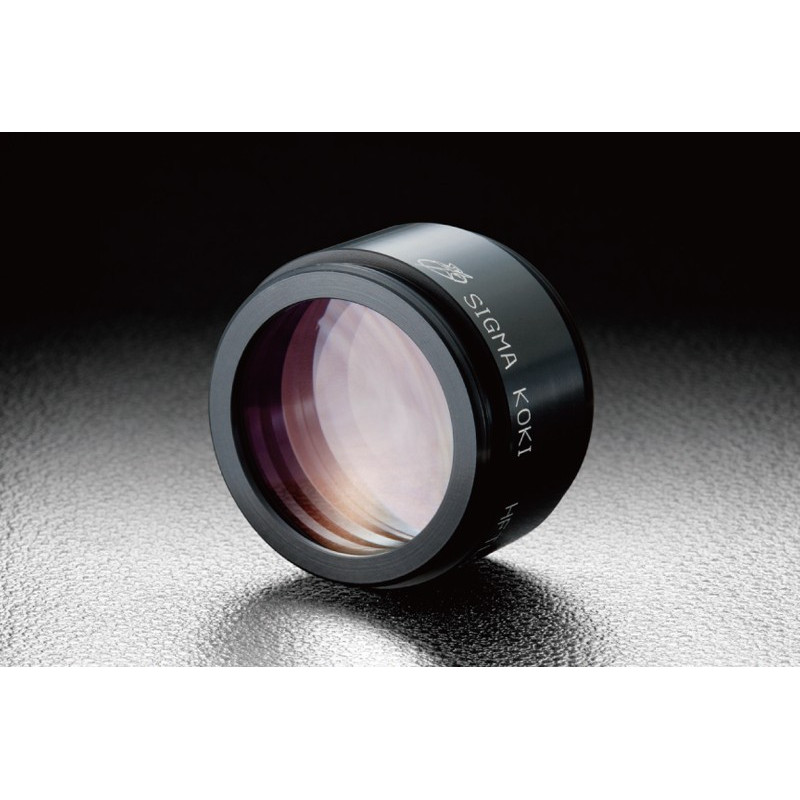

Fokussierlinsen für Faserlaser, Tripletten

Artikel-Nr.: OSE-HFTLSQ-30-40PF1

Hochleistungs-Mehrelement-Fokussierlinsen. Tripletts.

Durchmesser in mm

Brennweite in mm

Durchmesser in mm

Brennweite in mm

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Material: Quarzglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm
Beschichtung: Breitband-Multilayer-Antireflexbeschichtung
Lazerzerstörschwelle (LIDT) in J/cm²: 7
Annahmewinkel in °: ±1
Durchlässigkeit in %: >98.5 (1060 - 1080nm), >97 (1040 - 1150nm), >53 (600 - 700nm)

Durchmesser D in mm: 36
Brennweite f in mm: 40
Freie Apertur Øde in mm: 27
Länge L in mm: 31
Linsenbefestigungsgewinde Ma: M34 P0,75
Schutzfenstergewinde Mb: M28 P0,75
Numerische Apertur (NA): 0.34
Arbeitsabstand in mm: 24.9
Material: Quarzglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm
Beschichtung: Breitband-Multilayer-Antireflexbeschichtung
Lazerzerstörschwelle (LIDT) in J/cm²: 7
Annahmewinkel in °: ±1
Durchlässigkeit in %: >98.5 (1060 - 1080nm), >97 (1040 - 1150nm), >53 (600 - 700nm)

Downloads

OSE-HFTLSQ-30-40PF1_STP.zip

OSE-HFTLSQ_HFDLSQ.pdf

Opt(ME-optics).zip

OSE-HFTLSQ-30-40PF1_zmx_BB.zip

Durchmesser D in mm: 36
Brennweite f in mm: 50
Freie Apertur Øde in mm: 27
Länge L in mm: 28
Linsenbefestigungsgewinde Ma: M34 P0,75
Schutzfenstergewinde Mb: M28 P0,75
Numerische Apertur (NA): 0.27
Arbeitsabstand in mm: 35.4
Material: Quarzglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm
Beschichtung: Breitband-Multilayer-Antireflexbeschichtung
Lazerzerstörschwelle (LIDT) in J/cm²: 7
Annahmewinkel in °: ±1
Durchlässigkeit in %: >98.5 (1060 - 1080nm), >97 (1040 - 1150nm), >53 (600 - 700nm)

Downloads

OSE-HFTLSQ-30-50PF1_STP.zip

OSE-HFTLSQ_HFDLSQ.pdf

Opt(ME-optics).zip

OSE-HFTLSQ-30-50PF1_zmx_BB.zip

Durchmesser D in mm: 36
Brennweite f in mm: 60.1
Freie Apertur Øde in mm: 27
Länge L in mm: 23
Linsenbefestigungsgewinde Ma: M34 P0,75
Schutzfenstergewinde Mb: M34 P0,75
Numerische Apertur (NA): 0.22
Arbeitsabstand in mm: 51.4
Material: Quarzglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm
Beschichtung: Breitband-Multilayer-Antireflexbeschichtung
Lazerzerstörschwelle (LIDT) in J/cm²: 7
Annahmewinkel in °: ±1
Durchlässigkeit in %: >98.5 (1060 - 1080nm), >97 (1040 - 1150nm), >53 (600 - 700nm)

Downloads

OSE-HFTLSQ-30-60PF1_STP.zip

OSE-HFTLSQ_HFDLSQ.pdf

Opt(ME-optics).zip

OSE-HFTLSQ-30-60PF1_zmx_BB.zip

Durchmesser D in mm: 36
Brennweite f in mm: 80
Freie Apertur Øde in mm: 27
Länge L in mm: 23
Linsenbefestigungsgewinde Ma: M34 P0,75
Schutzfenstergewinde Mb: M34 P0,75
Numerische Apertur (NA): 0.17
Arbeitsabstand in mm: 71.7
Material: Quarzglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm
Beschichtung: Breitband-Multilayer-Antireflexbeschichtung
Lazerzerstörschwelle (LIDT) in J/cm²: 7
Annahmewinkel in °: ±1
Durchlässigkeit in %: >98.5 (1060 - 1080nm), >97 (1040 - 1150nm), >53 (600 - 700nm)

Downloads

OSE-HFTLSQ-30-80PF1_STP.zip

OSE-HFTLSQ_HFDLSQ.pdf

Opt(ME-optics).zip

OSE-HFTLSQ-30-80PF1_zmx_BB.zip

Durchmesser D in mm: 36
Brennweite f in mm: 100
Freie Apertur Øde in mm: 27
Länge L in mm: 23
Linsenbefestigungsgewinde Ma: M34 P0,75
Schutzfenstergewinde Mb: M34 P0,75
Numerische Apertur (NA): 0.14
Arbeitsabstand in mm: 92.7
Material: Quarzglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm
Beschichtung: Breitband-Multilayer-Antireflexbeschichtung
Lazerzerstörschwelle (LIDT) in J/cm²: 7
Annahmewinkel in °: ±1
Durchlässigkeit in %: >98.5 (1060 - 1080nm), >97 (1040 - 1150nm), >53 (600 - 700nm)

Downloads

OSE-HFTLSQ-30-100PF1_STP.zip

OSE-HFTLSQ_HFDLSQ.pdf

Opt(ME-optics).zip

OSE-HFTLSQ-30-100PF1_zmx_BB.zip

Durchmesser D in mm: 54
Brennweite f in mm: 99.9
Freie Apertur Øde in mm: 47
Länge L in mm: 35
Linsenbefestigungsgewinde Ma: M50,9 P0,75
Schutzfenstergewinde Mb: -
Numerische Apertur (NA): 0.24
Arbeitsabstand in mm: 84.2
Material: Quarzglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm
Beschichtung: Breitband-Multilayer-Antireflexbeschichtung
Lazerzerstörschwelle (LIDT) in J/cm²: 7
Annahmewinkel in °: ±1
Durchlässigkeit in %: >98.5 (1060 - 1080nm), >97 (1040 - 1150nm), >53 (600 - 700nm)

Downloads

OSE-HFTLSQ-50-100PF1_STP.zip

OSE-HFTLSQ_HFDLSQ.pdf

Opt(ME-optics).zip

OSE-HFTLSQ-50-100PF1_zmx_BB.zip

Durchmesser D in mm: 24
Brennweite f in mm: 20
Freie Apertur Øde in mm: 12
Länge L in mm: 16
Linsenbefestigungsgewinde Ma: M22 P0,75
Schutzfenstergewinde Mb: M22 P0,75
Numerische Apertur (NA): 0.3
Arbeitsabstand in mm: 13.7
Material: Quarzglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm
Beschichtung: Breitband-Multilayer-Antireflexbeschichtung
Lazerzerstörschwelle (LIDT) in J/cm²: 7
Annahmewinkel in °: ±1,8
Durchlässigkeit in %: >98.5 (1060 - 1080nm), >97 (1040 - 1150nm), >53 (600 - 700nm)

Downloads

OSE-HFTLSQ-15-20PF1_STP.zip

OSE-HFTLSQ_HFDLSQ.pdf

Opt(ME-optics).zip

OSE-HFTLSQ-15-20PF1_zmx_BB.zip

Durchmesser D in mm: 30
Brennweite f in mm: 30.3
Freie Apertur Øde in mm: 17
Länge L in mm: 21
Linsenbefestigungsgewinde Ma: M28 P0,75
Schutzfenstergewinde Mb: M28 P0,75
Numerische Apertur (NA): 0.28
Arbeitsabstand in mm: 22
Material: Quarzglas
Material des Rahmens: Aluminum Finishing: Schwarz Eloxiert
Optimierte Wellenlänge in nm: 1064nm
Beschichtung: Breitband-Multilayer-Antireflexbeschichtung
Lazerzerstörschwelle (LIDT) in J/cm²: 7
Annahmewinkel in °: ±1,2
Durchlässigkeit in %: >98.5 (1060 - 1080nm), >97 (1040 - 1150nm), >53 (600 - 700nm)

Downloads

OSE-HFTLSQ-20-30PF1_STP.zip

OSE-HFTLSQ_HFDLSQ.pdf

Opt(ME-optics).zip

OSE-HFTLSQ-20-30PF1_zmx_BB.zip
