Reference number: GMT-Motorized-Stages
Les platines de translation motorisées de GMT Europe sont parfaitement adaptées pour une utilisation dans l'industrie laser, la technologie de mesure, la photonique et l'ingénierie mécanique pour l'automatisation de processus précis et complexes.
Besoin de plus d'informations ?
Contactez notre expert.
Notre équipe
Description

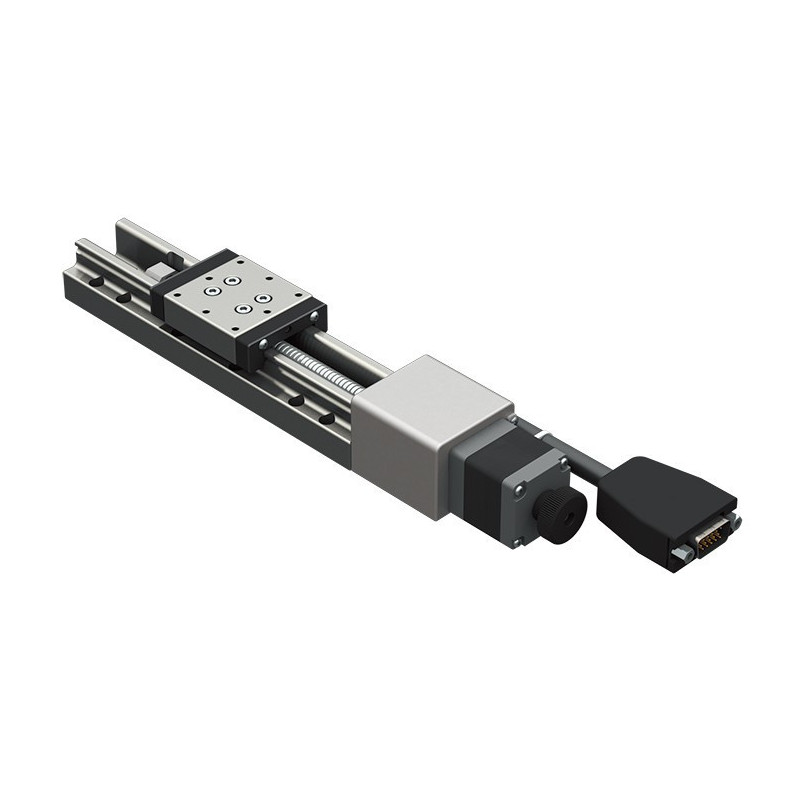

Les platines de translation motorisées de GMT Europe se caractérisent par leur design compact et une taille de table jusqu'à 80x100 mm. Ces platines ont une capacité de charge allant jusqu'à 180 N et une plage de déplacement comprise entre 30 et 300 mm. Le guidage linéaire à billes intégré d'un diamètre de 8 mm et d'un pas de 1 mm assure un mouvement linéaire de haute précision avec une précision de répétabilité de ± 0,5 µm.
Pour une utilisation dans l'industrie laser, la technologie de mesure, la photonique et l'ingénierie mécanique pour l'automatisation de processus précis et complexes.
Exemples de modèles disponibles (d'autres modèles standard sont disponibles) :
|
Reference |
Axis |
TableSize (mm) |
Stroke |
Max. speed (mm/s) |
Parallelism (µm) |
Pitch (mm) |
Repeatability |
Load |
|
CXS5020-S2PN-CD |
X-Axis |
50x50 |
20 |
20 |
15 |
1mm |
±0.5µm |
60N |
|
CXS5030-S2PN-CD |
X-Axis |
50x50 |
30 |
20 |
15 |
1mm |
±0.5µm |
60N |
|
CXS8050-S2PN-CD |
X-Axis |
80x80 |
50 |
20 |
20 |
1mm |
±0.5µm |
80N |
|
CZLS5020-S2PN-CD |
Z-Axis |
50x50 |
20 |
20 |
15 |
1mm |
±0.5µm |
40N |
|
CZLS8050-S2PN-CD |
Z-Axis |
80x100 |
50 |
20 |
20 |
1mm |
±0.5µm |
50N |
|
CXN50150-S2PN-CD-P4 |
X-Axis |
50x50 |
150 |
80 |
15 |
4mm |
±0.5µm |
100N |
|
CXN50200-S2PN-CD-P2 |
X-Axis |
50x50 |
200 |
40 |
15 |
2mm |
±0.5µm |
100N |
|
CXN60300-S2PN-CD-P4 |
X-Axis |
60x60 |
300 |
80 |
20 |
4mm |
±0.5µm |
140N |
|
CXN8030-S2PN-CD-P1 |
X-Axis |
80x80 |
30 |
20 |
20 |
1mm |
±0.5µm |
180N |
Les platines de translation motorisées de GMT Europe sont parfaitement adaptées pour une utilisation dans l'industrie laser, la technologie de mesure, la photonique et l'ingénierie mécanique pour l'automatisation de processus précis et complexes.
