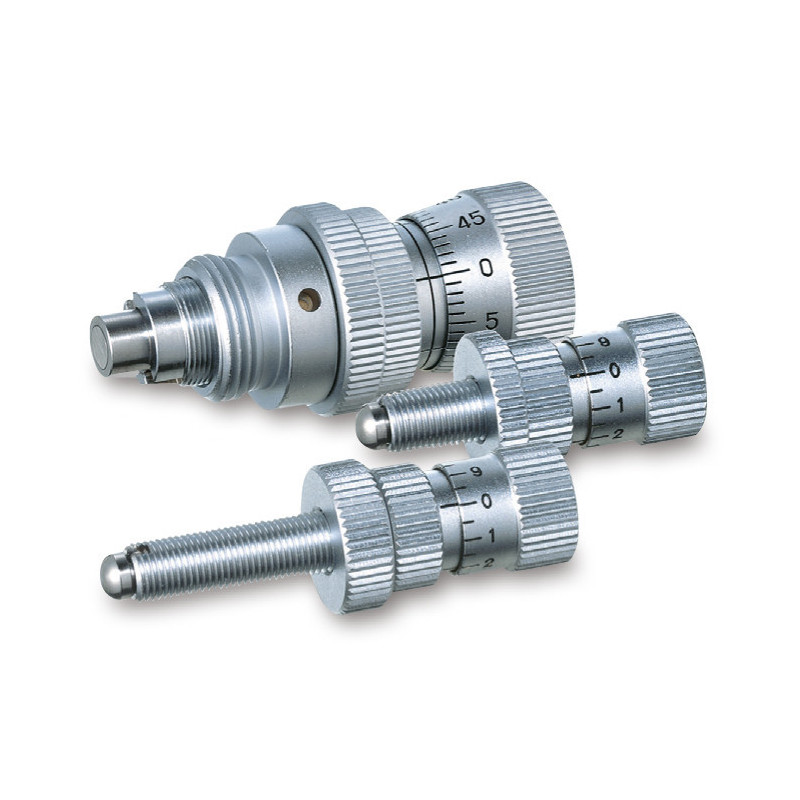

Differential-Mikrometerschrauben

Artikel-Nr.: OSE-SHSP-9

Mikrometerschrauben

Gewicht in kg

Verfahrweg in mm

Gewicht in kg

Verfahrweg in mm

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Differentialverstellspindeln kombinieren die Fähigkeit, über große Entfernungen zu übersetzen, mit der Präzision eines Differentialgewindes für Feinbewegungen. Der zweispindlige Differentialmechanismus bietet eine reibungslose Grob- und Feineinstellung.

Verfahrweg des Grobtriebs in mm: 0 - 5
Verfahrweg des Feintriebs in mm: 0 - 0.25
Lesbare Auflösung in mm (Feintrieb): 0.0025
Ablesegenauigkeit in mm (Grobtriebs): 0.5
Ablesegenauigkeit in mm (Feintrieb): 0.05
Belastbarkeit in N (statisch): 19.6
Gewicht in kg: 0,01

Downloads

OSE_SHSP_SHPA_SHPB_SHPT_SHPC.pdf

Actuators_1.pdf

Verfahrweg des Grobtriebs in mm: 0 - 6.5
Verfahrweg des Feintriebs in mm: 0 - 0.25
Lesbare Auflösung in mm (Feintrieb): 0.0025
Ablesegenauigkeit in mm (Grobtriebs): 0.5
Ablesegenauigkeit in mm (Feintrieb): 0.05
Belastbarkeit in N (statisch): 29.4
Gewicht in kg: 0,02

Downloads

OSE_SHSP_SHPA_SHPB_SHPT_SHPC.pdf

Actuators_1.pdf

Verfahrweg des Grobtriebs in mm: 0 - 19
Verfahrweg des Feintriebs in mm: 0 - 0.25
Lesbare Auflösung in mm (Feintrieb): 0.0025
Ablesegenauigkeit in mm (Grobtriebs): 0.5
Ablesegenauigkeit in mm (Feintrieb): 0.05
Belastbarkeit in N (statisch): 29.4
Gewicht in kg: 0,01

Downloads

OSE_SHSP_SHPA_SHPB_SHPT_SHPC.pdf

Actuators_1.pdf

Schraubengröße des Grobtriebs in mm: M10 P0.5
Verfahrweg des Grobtriebs in mm: 0 - 4.5
Verfahrweg des Feintriebs in mm: 0 - 0.25
Lesbare Auflösung in mm (Feintrieb): 0.001
Ablesegenauigkeit in mm (Grobtriebs): 0.5
Ablesegenauigkeit in mm (Feintrieb): 0.05
Belastbarkeit in N (statisch): 29.4
Gewicht in kg: 0,03

Downloads

OSE_SHSP_SHPA_SHPB_SHPT_SHPC.pdf

Actuators_1.pdf

Schraubengröße des Grobtriebs in mm: M10 P0.5
Verfahrweg des Grobtriebs in mm: 0 - 7
Verfahrweg des Feintriebs in mm: 0 - 0.25
Lesbare Auflösung in mm (Feintrieb): 0.001
Ablesegenauigkeit in mm (Grobtriebs): 0.5
Ablesegenauigkeit in mm (Feintrieb): 0.05
Belastbarkeit in N (statisch): 29.4
Gewicht in kg: 0,06

Downloads

OSE_SHSP_SHPA_SHPB_SHPT_SHPC.pdf

Actuators_1.pdf

Verfahrweg des Grobtriebs in mm: 0 - 7
Verfahrweg des Feintriebs in mm: 0 - 0.25
Lesbare Auflösung in mm (Feintrieb): 0.001
Ablesegenauigkeit in mm (Grobtriebs): 0.5
Ablesegenauigkeit in mm (Feintrieb): 0.05
Belastbarkeit in N (statisch): 29.4
Gewicht in kg: 0,05

Downloads

OSE_SHSP_SHPA_SHPB_SHPT_SHPC.pdf

Actuators_1.pdf

Schraubengröße des Grobtriebs in mm: M10 P0.5
Verfahrweg des Grobtriebs in mm: 0 - 10
Verfahrweg des Feintriebs in mm: 0 - 0.25
Lesbare Auflösung in mm (Feintrieb): 0.001
Ablesegenauigkeit in mm (Grobtriebs): 0.5
Ablesegenauigkeit in mm (Feintrieb): 0.05
Belastbarkeit in N (statisch): 29.4
Gewicht in kg: 0,06

Downloads

OSE_SHSP_SHPA_SHPB_SHPT_SHPC.pdf

Actuators_1.pdf
