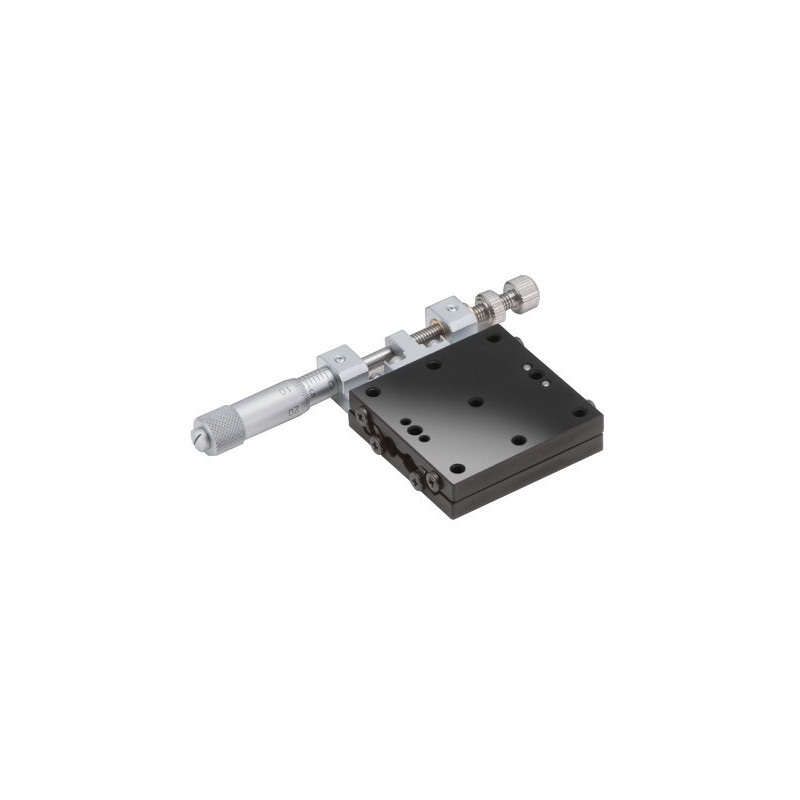

OSE-TSDT-401: X -Achsen, 40 x 40 mm

Artikel-Nr.: OSE-TSDT-401S

Option

Modell

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Max. Moment Kapazität / Yaw in Nm: 2.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Momentsteifigkeit / Yaw in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.14

Downloads

OSE-TSDT-401-601.pdf

OSE-TSDT-401S_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Max. Moment Kapazität / Yaw in Nm: 2.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Momentsteifigkeit / Yaw in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.14

Downloads

OSE-TSDT-401-601.pdf

OSE-TSDT-401SR_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.25
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Max. Moment Kapazität / Yaw in Nm: 2.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Momentsteifigkeit / Yaw in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.14

Downloads

OSE-TSDT-401-601.pdf

OSE-TSDT-401SFP_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.25
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Max. Moment Kapazität / Yaw in Nm: 2.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Momentsteifigkeit / Yaw in ´´/Ncm: 0.36
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.14

Downloads

OSE-TSDT-401-601.pdf

OSE-TSDT-401SRFP_STP.zip

ManualStages.zip

Actuators.pdf
