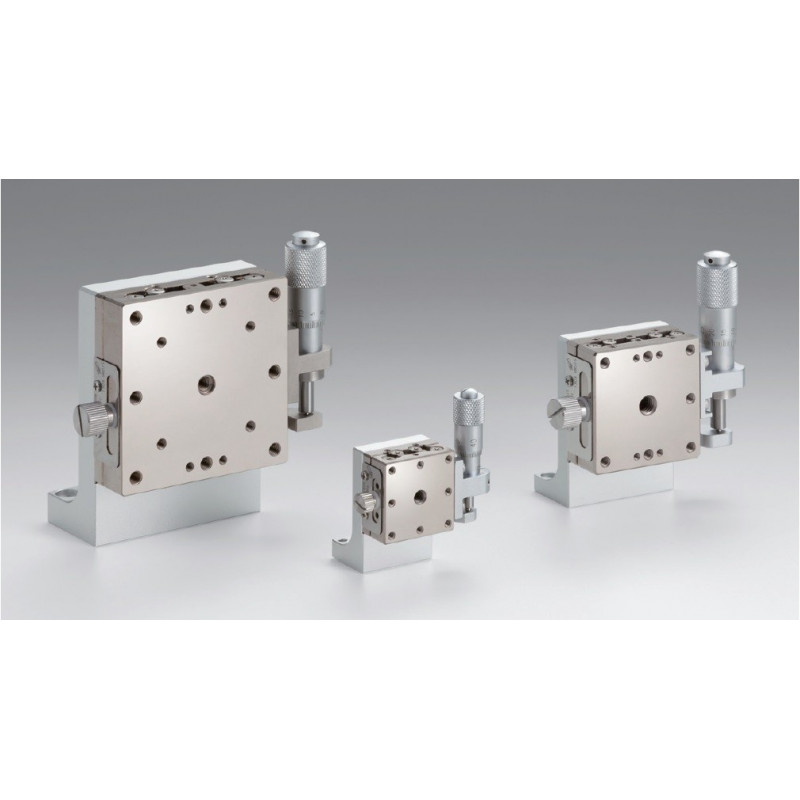

OSE-TSDH-253L: Z -Achsen, 25 x 25 mm

Artikel-Nr.: OSE-TSDH-253L

Tischgröße in mm

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: Z-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg z-Achse in ± mm: 3
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Electroless nickel
Belastbarkeit in N: 9.8
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 0.7
Max. Moment Kapazität / Roll in Nm: 0.5
Max. Moment Kapazität / Yaw in Nm: 0.4
Momentsteifigkeit / Pitch in ´´/Ncm: 4.7
Momentsteifigkeit / Roll in ´´/Ncm: 3.2
Momentsteifigkeit / Yaw in ´´/Ncm: 3
Laufparallelität in µm: 20
Rechtwinklichkeit in µm: 30
Gewicht in kg: 0.1
