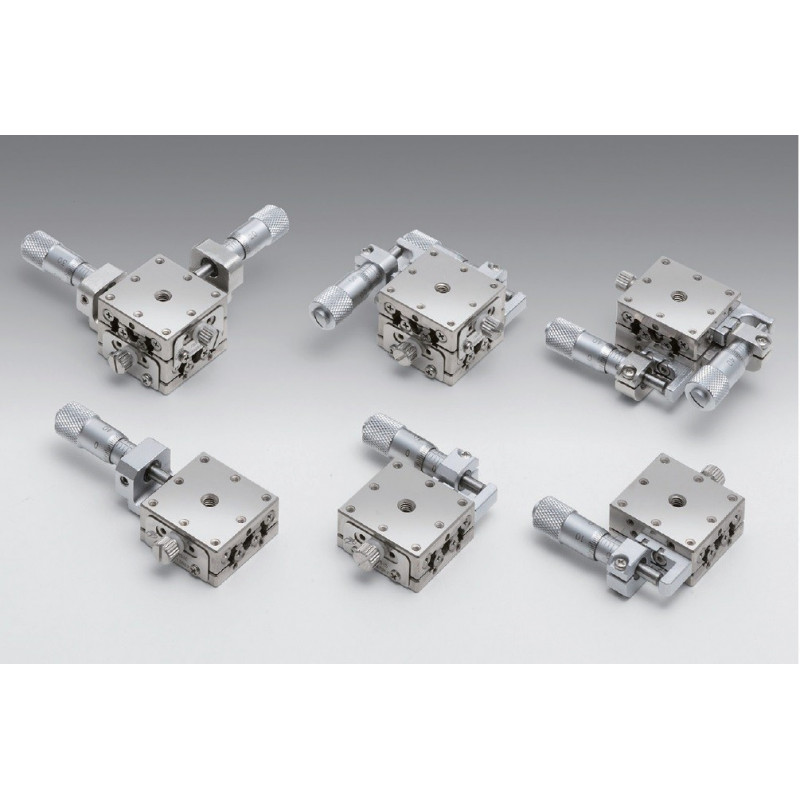

OSE-TSDH-252W: XY -Achsen, 25 x 25 mm

Artikel-Nr.: OSE-TSDH-252WC

Modell

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XY-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg y-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Electroless nickel
Belastbarkeit in N: 59.8
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 4
Max. Moment Kapazität / Roll in Nm: 4
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 3.4
Momentsteifigkeit / Roll in ´´/Ncm: 3.4
Momentsteifigkeit / Yaw in ´´/Ncm: 3.2
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.14

Downloads

OSE-TSDH-251_252W.pdf

OSE-TSDH-252WS_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg y-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Electroless nickel
Belastbarkeit in N: 59.8
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 4
Max. Moment Kapazität / Roll in Nm: 4
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 3.4
Momentsteifigkeit / Roll in ´´/Ncm: 3.4
Momentsteifigkeit / Yaw in ´´/Ncm: 3.2
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.14

Downloads

OSE-TSDH-252WSR_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg y-Achse in ± mm: 3
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Electroless nickel
Belastbarkeit in N: 59.8
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitch in ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 4
Max. Moment Kapazität / Roll in Nm: 4
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 3.4
Momentsteifigkeit / Roll in ´´/Ncm: 3.4
Momentsteifigkeit / Yaw in ´´/Ncm: 3.2
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.14

Downloads

OSE-TSDH-251_252W.pdf

OSE-TSDH-252WC_STP.zip

ManualStages.zip

Actuators.pdf
