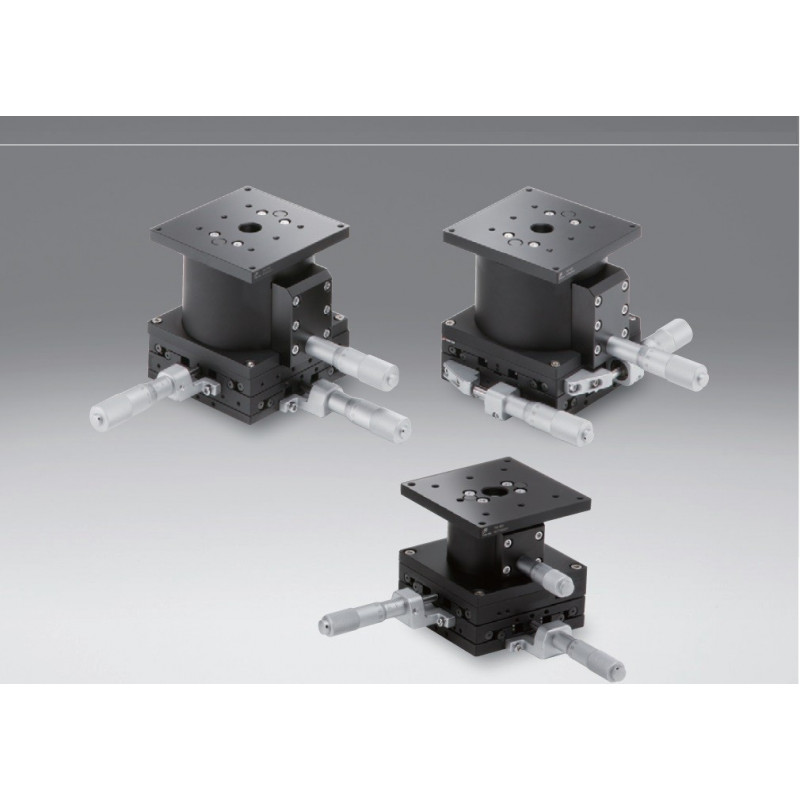

OSE-TSD-805: XYZ -Achsen, 80 x 80 mm

Artikel-Nr.: OSE-TSD-805C

Modell

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XYZ-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Verfahrweg z-Achse in ± mm: 5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 6.9
Max. Moment Kapazität / Roll in Nm: 6.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.67
Momentsteifigkeit / Roll in ´´/Ncm: 0.67
Parallelität in µm: 130
Gewicht in kg: 2.6

Downloads

OSE-TSD-805_TSD-1005.pdf

OSE-TSD-805C_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Verfahrweg z-Achse in ± mm: 5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 6.9
Max. Moment Kapazität / Roll in Nm: 6.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.67
Momentsteifigkeit / Roll in ´´/Ncm: 0.67
Parallelität in µm: 130
Gewicht in kg: 2.6

Downloads

OSE-TSD-805_TSD-1005.pdf

OSE-TSD-805S_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Verfahrweg z-Achse in ± mm: 5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 6.9
Max. Moment Kapazität / Roll in Nm: 6.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.67
Momentsteifigkeit / Roll in ´´/Ncm: 0.67
Parallelität in µm: 130
Gewicht in kg: 2.6

Downloads

OSE-TSD-805_TSD-1005.pdf

OSE-TSD-805SR_STP.zip

ManualStages.zip

Actuators.pdf
