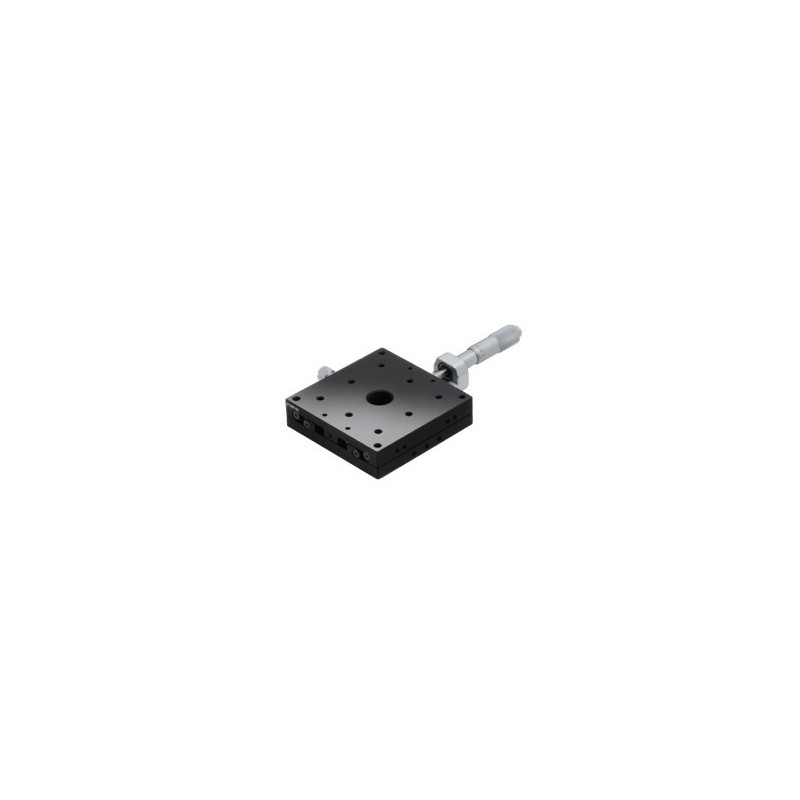

OSE-TSD-801: X -Achsen, 80 x 80 mm

Artikel-Nr.: OSE-TSD-801C

Modell

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: X-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitch in ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 19.4
Max. Moment Kapazität / Roll in Nm: 21.5
Max. Moment Kapazität / Yaw in Nm: 19.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.04
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.04
Parallelität in µm: 20
Laufparallelität in µm: 7
Gewicht in kg: 0.9

Downloads

OSE-TSD-1001-1002.pdf

OSE-TSD-801C_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 19.4
Max. Moment Kapazität / Roll in Nm: 21.5
Max. Moment Kapazität / Yaw in Nm: 19.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.04
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.04
Parallelität in µm: 20
Laufparallelität in µm: 7
Orthogonalität in µm: -
Gewicht in kg: 0.9

Downloads

OSE-TSD-1001-1002.pdf

OSE-TSD-801S_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 19.4
Max. Moment Kapazität / Roll in Nm: 21.5
Max. Moment Kapazität / Yaw in Nm: 19.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.04
Momentsteifigkeit / Roll in ´´/Ncm: 0.02
Momentsteifigkeit / Yaw in ´´/Ncm: 0.04
Parallelität in µm: 20
Laufparallelität in µm: 7
Orthogonalität in µm: -
Gewicht in kg: 0.9

Downloads

OSE-TSD-1001-1002.pdf

OSE-TSD-801SR_STP.zip

ManualStages.zip

Actuators.pdf
