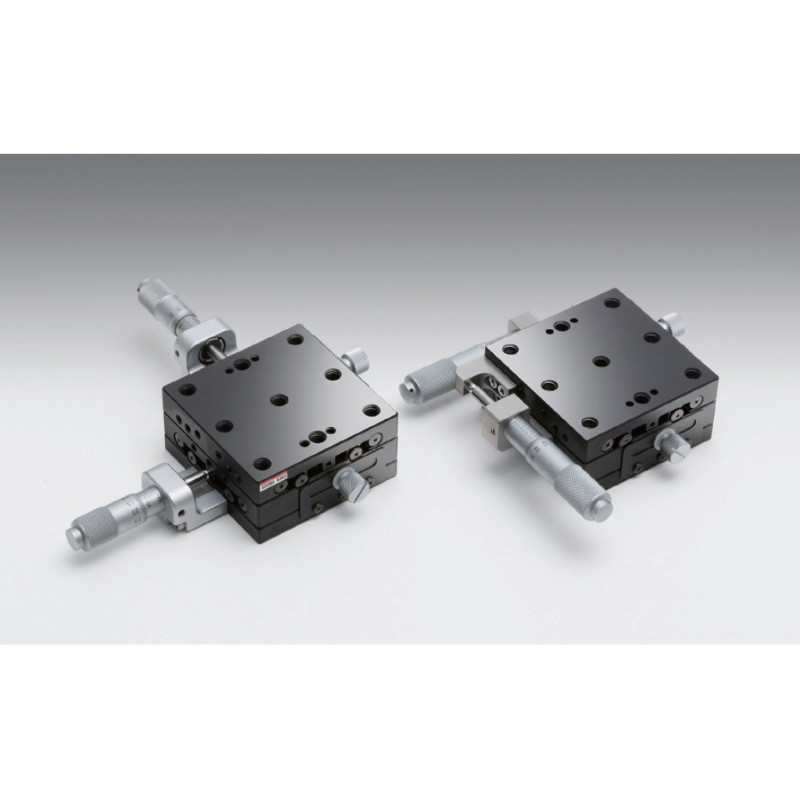

OSE-TSD-652: XY -Achsen, 65 x 65 mm
Artikel-Nr.: OSE-TSD-652C-M6
Für mehr Infos
Experten kontaktieren
Notre équipe
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg y-Achse in ± mm: 6.5
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg y-Achse in ± mm: 6.5
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 12.5
- Verfahrweg x-Achse in ± mm: 12.5
- Verfahrweg y-Achse in ± mm: 12.5
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 12.5
- Verfahrweg x-Achse in ± mm: 12.5
- Verfahrweg y-Achse in ± mm: 12.5
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg y-Achse in ± mm: 6.5
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg y-Achse in ± mm: 6.5
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg y-Achse in ± mm: 6.5
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 6.5
- Verfahrweg x-Achse in ± mm: 6.5
- Verfahrweg y-Achse in ± mm: 6.5
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 12.5
- Verfahrweg x-Achse in ± mm: 12.5
- Verfahrweg y-Achse in ± mm: 12.5
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
- Art: XY-Achsen
- Tischgröße in mm: 65x65
- Maximaler XYZ Verfahrweg in mm: 12.5
- Verfahrweg x-Achse in ± mm: 12.5
- Verfahrweg y-Achse in ± mm: 12.5
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 294
- Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
- Genauigkeit des Verfahrwegs / Pitchin ´´: 25
- Genauigkeit des Verfahrwegs / Yaw in ´´: 15
- Max. Moment Kapazität / Pitch in Nm: 13.2
- Max. Moment Kapazität / Roll in Nm: 13.2
- Max. Moment Kapazität / Yaw in Nm: 10
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.13
- Momentsteifigkeit / Roll in ´´/Ncm: 0.13
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.16
- Parallelität in µm: 30
- Laufparallelität in µm: 12
- Orthogonalität in µm: 10
- Gewicht in kg: 0.9
