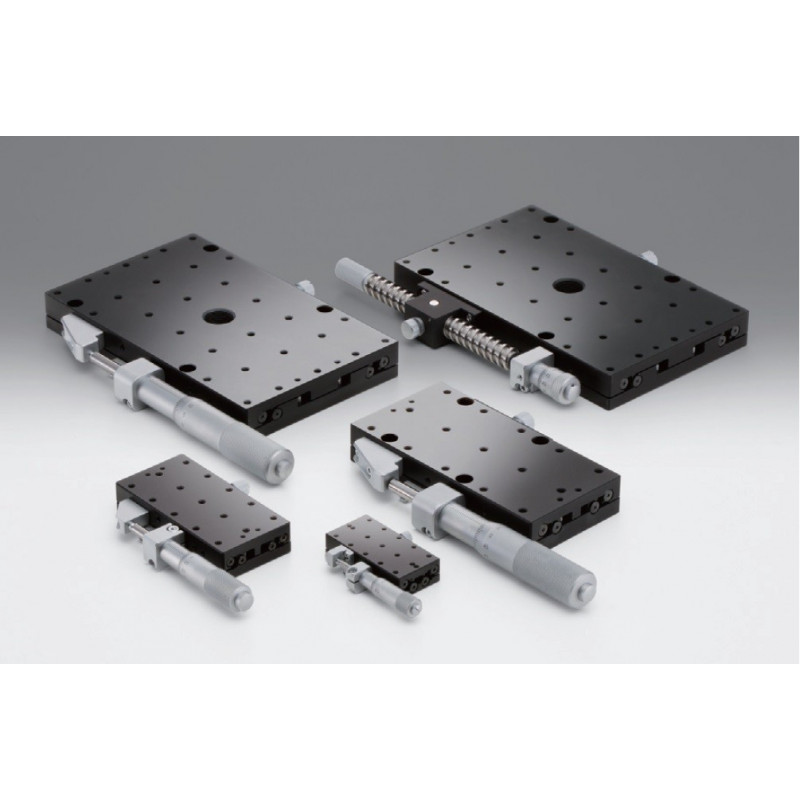

OSE-TSD-651-M6/UU: X -Achsen, 65 x 120 mm

Artikel-Nr.: OSE-TSD-65121C-M6

Tischgröße in mm

Version

Mikrometerposition

Tischgröße in mm

Version

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: X-Achsen
Tischgröße in mm: 65x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 19.6
Max. Moment Kapazität / Roll in Nm: 9.8
Max. Moment Kapazität / Yaw in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Momentsteifigkeit / Yaw in ´´/Ncm: 0.2
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 1

Downloads

OSE-TSD-651.pdf

OSE-TSD-65121C-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 65x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Genauigkeit des Verfahrwegs / Pitch in ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 19.6
Max. Moment Kapazität / Roll in Nm: 9.8
Max. Moment Kapazität / Yaw in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Momentsteifigkeit / Yaw in ´´/Ncm: 0.2
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 1

Downloads

OSE-TSD-651-M6_UU.pdf

OSE-TSD-65121S-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 65x170
Maximaler XYZ Verfahrweg in mm: 25
Verfahrweg x-Achse in ± mm: 25
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 29.4
Max. Moment Kapazität / Roll in Nm: 9.8
Max. Moment Kapazität / Yaw in Nm: 14.7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.07
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Momentsteifigkeit / Yaw in ´´/Ncm: 0.2
Parallelität in µm: 50
Laufparallelität in µm: 15
Gewicht in kg: 1.7

Downloads

OSE-TSD-652.pdf

OSE-TSD-65171S-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 65x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 19.6
Max. Moment Kapazität / Roll in Nm: 9.8
Max. Moment Kapazität / Yaw in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Momentsteifigkeit / Yaw in ´´/Ncm: 0.2
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 1

Downloads

OSE-TSD-651-M6_UU.pdf

OSE-TSD-65121CUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 65x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 19.6
Max. Moment Kapazität / Roll in Nm: 9.8
Max. Moment Kapazität / Yaw in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Momentsteifigkeit / Yaw in ´´/Ncm: 0.2
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 1

Downloads

OSE-TSD-651-M6_UU.pdf

OSE-TSD-65121SUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 65x170
Maximaler XYZ Verfahrweg in mm: 25
Verfahrweg x-Achse in ± mm: 25
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 29.4
Max. Moment Kapazität / Roll in Nm: 9.8
Max. Moment Kapazität / Yaw in Nm: 14.7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.07
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Momentsteifigkeit / Yaw in ´´/Ncm: 0.2
Parallelität in µm: 50
Laufparallelität in µm: 15
Gewicht in kg: 1.7

Downloads

OSE-TSD-651-M6_UU.pdf

OSE-TSD-65171SUU_STP.zip

ManualStages.zip

Actuators.pdf
