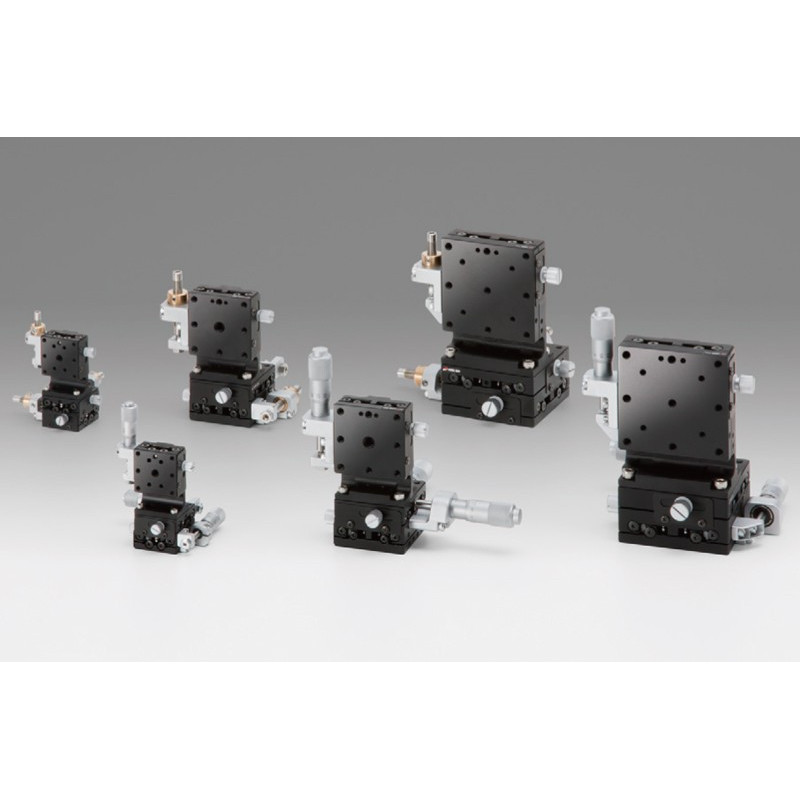

OSE-TSD-405L: XYZ -Achsen, 40 x 40 mm

Artikel-Nr.: OSE-TSD-405CL

Modell

Version

Mikrometerposition

Modell

Version

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 1.1
Gewicht in kg: 0.6

Downloads

OSE-TSD-605L_TSD-655L.pdf

OSE-TSD-405CL_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 1.1
Gewicht in kg: 0.6

Downloads

OSE-TSD-605L_TSD-655L.pdf

OSE-TSD-405SL_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 1.1
Gewicht in kg: 0.6

Downloads

OSE-TSD-255L_TSD-405L.pdf

OSE-TSD-405CLUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 1.1
Gewicht in kg: 0.6

Downloads

OSE-TSD-255L_TSD-405L.pdf

OSE-TSD-405SLUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 1.1
Gewicht in kg: 0.6

Downloads

OSE-TSD-255L_TSD-405L.pdf

OSE-TSD-405SRL_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 1.1
Gewicht in kg: 0.6

Downloads

OSE-TSD-605L_TSD-655L.pdf

OSE-TSD-405SRLUU_STP.zip

ManualStages.zip

Actuators.pdf
