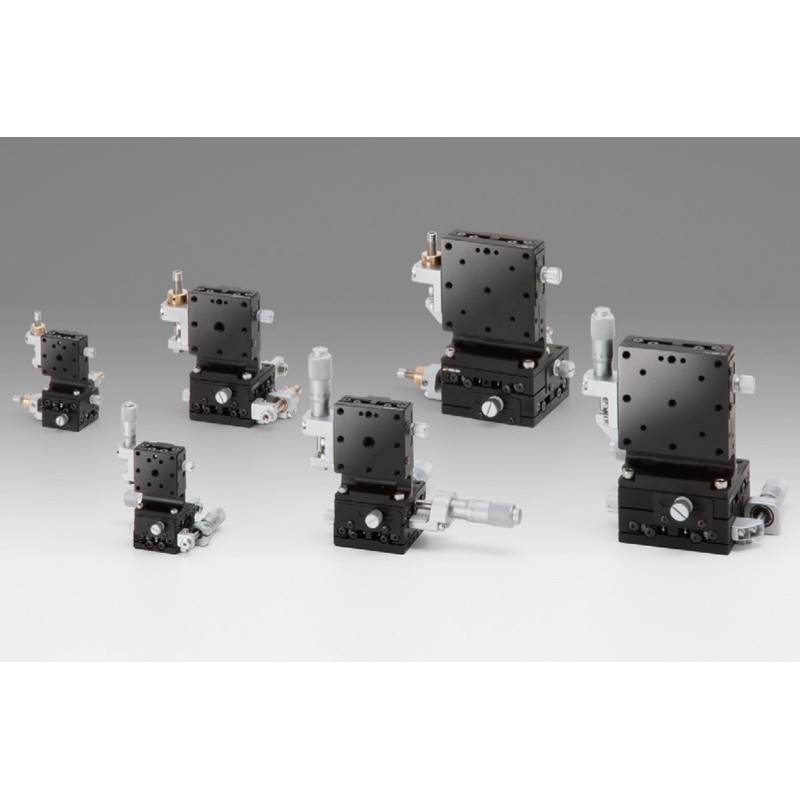

OSE-TSD-255L: XYZ -Achsen, 25 x 25 mm

Artikel-Nr.: OSE-TSD-255CL

Modell

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XYZ-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg y-Achse in ± mm: 3
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 14.7
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Max. Moment Kapazität / Pitch in Nm: 2.2
Max. Moment Kapazität / Roll in Nm: 2.1
Momentsteifigkeit / Pitch in ´´/Ncm: 6.7
Gewicht in kg: 0.2

Downloads

OSE-TSD-255L_TSD-405L.pdf

OSE-TSD-255CL_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg y-Achse in ± mm: 3
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 14.7
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Max. Moment Kapazität / Pitch in Nm: 2.2
Max. Moment Kapazität / Roll in Nm: 2.1
Momentsteifigkeit / Pitch in ´´/Ncm: 6.7
Gewicht in kg: 0.2

Downloads

OSE-TSD-255L_TSD-405L.pdf

OSE-TSD-255SL_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg y-Achse in ± mm: 3
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 14.7
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Max. Moment Kapazität / Pitch in Nm: 2.2
Max. Moment Kapazität / Roll in Nm: 2.1
Momentsteifigkeit / Pitch in ´´/Ncm: 6.7
Gewicht in kg: 0.2

Downloads

OSE-TSD-255L_TSD-405L.pdf

OSE-TSD-255SRL_STP.zip

ManualStages.zip

Actuators.pdf
