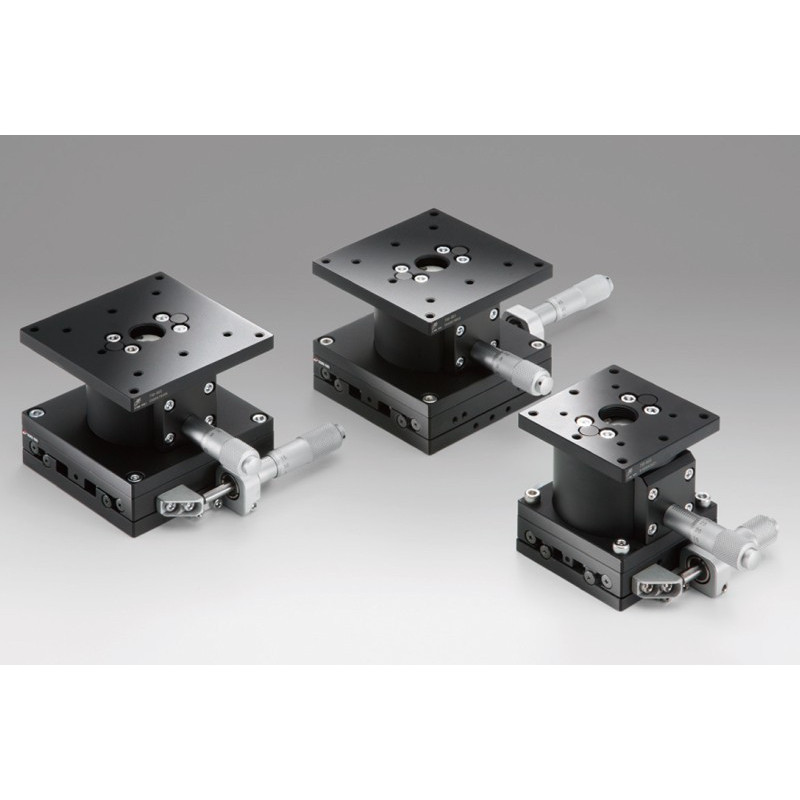

OSE-TSD-254: XZ -Achsen, 25 x 25 mm

Artikel-Nr.: OSE-TSD-254C

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: XZ-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 5
Max. Moment Kapazität / Pitch in Nm: 1
Max. Moment Kapazität / Roll in Nm: 1
Momentsteifigkeit / Pitch in ´´/Ncm: 8.95
Momentsteifigkeit / Roll in ´´/Ncm: 8.75
Parallelität in µm: 110
Gewicht in kg: 0.17

Downloads

OSE-TSD-254_TSD-404.pdf

OSE-TSD-254C_STP.zip

ManualStages.zip

Actuators.pdf

Art: XZ-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 5
Max. Moment Kapazität / Pitch in Nm: 1
Max. Moment Kapazität / Roll in Nm: 1
Momentsteifigkeit / Pitch in ´´/Ncm: 8.95
Momentsteifigkeit / Roll in ´´/Ncm: 8.75
Parallelität in µm: 110
Gewicht in kg: 0.17

Downloads

OSE-TSD-254_TSD-404.pdf

OSE-TSD-254S_STP.zip

ManualStages.zip

Actuators.pdf

Art: XZ-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg z-Achse in ± mm: 3
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 5
Max. Moment Kapazität / Pitch in Nm: 1
Max. Moment Kapazität / Roll in Nm: 1
Momentsteifigkeit / Pitch in ´´/Ncm: 8.95
Momentsteifigkeit / Roll in ´´/Ncm: 9.75
Parallelität in µm: 110
Gewicht in kg: 0.17

Downloads

OSE-TSD-254_TSD-404.pdf

OSE-TSD-254SR_STP.zip

ManualStages.zip

Actuators.pdf
