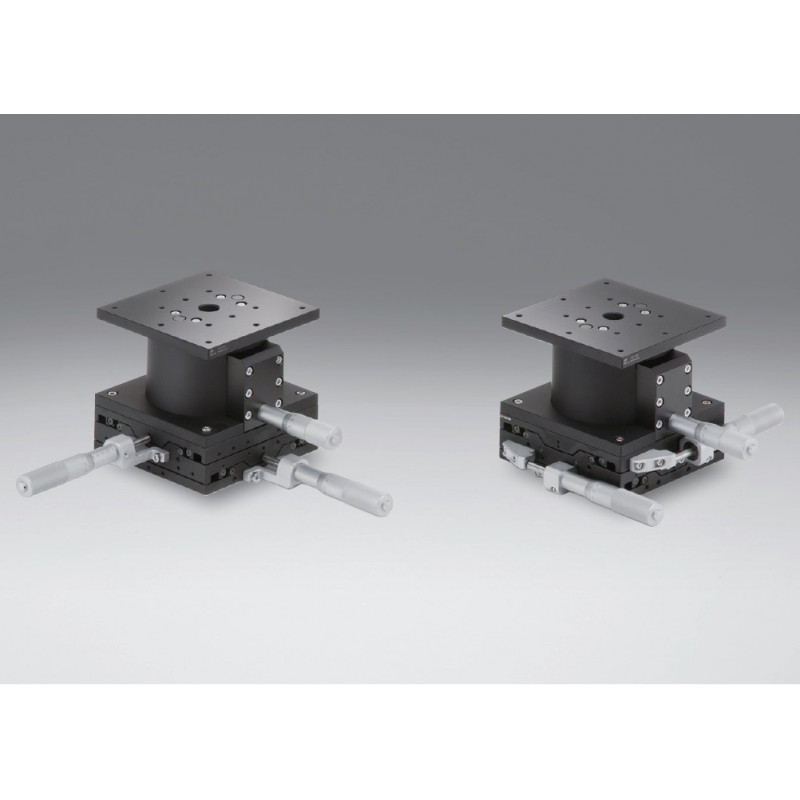

OSE-TSD-1205: XYZ -Achsen, 120 x 120 mm
Artikel-Nr.: OSE-TSD-1205C
Für mehr Infos
Experten kontaktieren
Notre équipe
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
- Art: XYZ-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 20
- Verfahrweg x-Achse in ± mm: 20
- Verfahrweg y-Achse in ± mm: 20
- Verfahrweg z-Achse in ± mm: 10
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 150
- Gewicht in kg: 7.3
- Art: XYZ-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 20
- Verfahrweg x-Achse in ± mm: 20
- Verfahrweg y-Achse in ± mm: 20
- Verfahrweg z-Achse in ± mm: 10
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 150
- Gewicht in kg: 7.3
- Art: XYZ-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 20
- Verfahrweg x-Achse in ± mm: 20
- Verfahrweg y-Achse in ± mm: 20
- Verfahrweg z-Achse in ± mm: 10
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 150
- Gewicht in kg: 7.3
- Art: XYZ-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 20
- Verfahrweg x-Achse in ± mm: 20
- Verfahrweg y-Achse in ± mm: 20
- Verfahrweg z-Achse in ± mm: 10
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 150
- Gewicht in kg: 7.3
- Art: XYZ-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 20
- Verfahrweg x-Achse in ± mm: 20
- Verfahrweg y-Achse in ± mm: 20
- Verfahrweg z-Achse in ± mm: 10
- Mikrometerposition: Mitte
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 150
- Gewicht in kg: 7.3
- Art: XYZ-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 20
- Verfahrweg x-Achse in ± mm: 20
- Verfahrweg y-Achse in ± mm: 20
- Verfahrweg z-Achse in ± mm: 10
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 150
- Gewicht in kg: 7.3
- Art: XYZ-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 20
- Verfahrweg x-Achse in ± mm: 20
- Verfahrweg y-Achse in ± mm: 20
- Verfahrweg z-Achse in ± mm: 10
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 150
- Gewicht in kg: 7.3
- Art: XYZ-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 20
- Verfahrweg x-Achse in ± mm: 20
- Verfahrweg y-Achse in ± mm: 20
- Verfahrweg z-Achse in ± mm: 10
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 150
- Gewicht in kg: 7.3
- Art: XYZ-Achsen
- Tischgröße in mm: 120x120
- Maximaler XYZ Verfahrweg in mm: 20
- Verfahrweg x-Achse in ± mm: 20
- Verfahrweg y-Achse in ± mm: 20
- Verfahrweg z-Achse in ± mm: 10
- Mikrometerposition: Seite
- Aktuatorvorschub in mm: 0.5
- Ablesbare Auflösung Mikrometer in mm: 0.01
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: Stahl
- Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
- Belastbarkeit in N: 245
- Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
- Max. Moment Kapazität / Pitch in Nm: 9.8
- Max. Moment Kapazität / Roll in Nm: 9.8
- Momentsteifigkeit / Pitch in ´´/Ncm: 0.41
- Momentsteifigkeit / Roll in ´´/Ncm: 0.41
- Parallelität in µm: 150
- Gewicht in kg: 7.3
