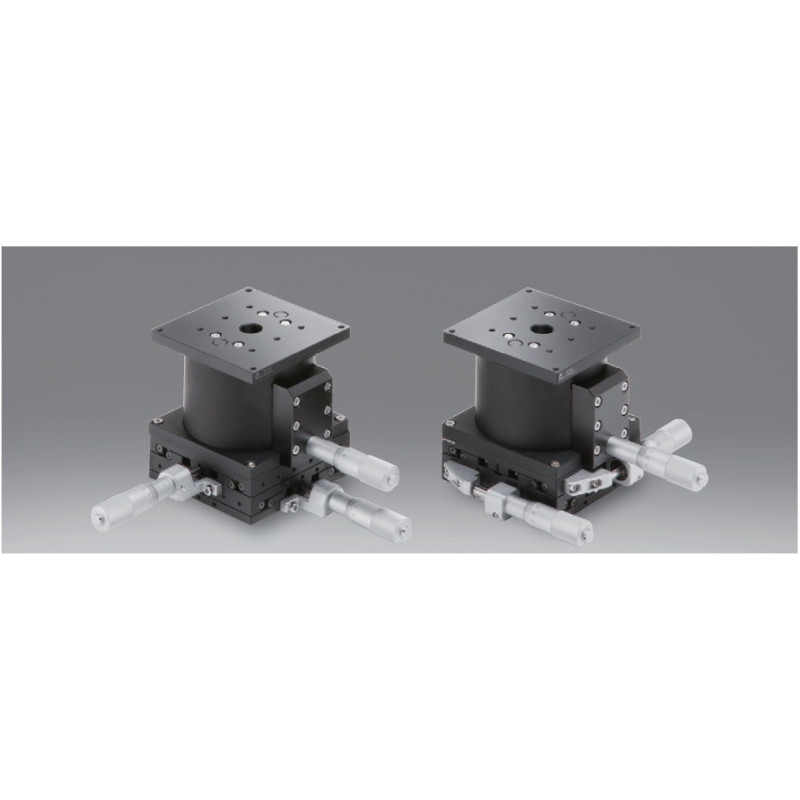

OSE-TSD-1005: XYZ -Achsen, 100 x 100 mm

Artikel-Nr.: OSE-TSD-1005C

Modell

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XYZ-Achsen
Tischgröße in mm: 100x100
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Verfahrweg z-Achse in ± mm: 10
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 245
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 9.8
Max. Moment Kapazität / Roll in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.45
Momentsteifigkeit / Roll in ´´/Ncm: 0.45
Parallelität in µm: 150
Gewicht in kg: 6.1

Downloads

OSE-TSD-1205.pdf

OSE-TSD-1005C_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 100x100
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Verfahrweg z-Achse in ± mm: 10
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 245
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 9.8
Max. Moment Kapazität / Roll in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.45
Momentsteifigkeit / Roll in ´´/Ncm: 0.45
Parallelität in µm: 150
Gewicht in kg: 6.1

Downloads

OSE-TSD-1205.pdf

OSE-TSD-1005S_STP.zip

ManualStages.zip

Actuators.pdf

Art: XYZ-Achsen
Tischgröße in mm: 100x100
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Verfahrweg z-Achse in ± mm: 10
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt + Schwarz matt
Belastbarkeit in N: 245
Genauigkeit des Verfahrwegs / Geradheit in µm: 2.5
Max. Moment Kapazität / Pitch in Nm: 9.8
Max. Moment Kapazität / Roll in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.45
Momentsteifigkeit / Roll in ´´/Ncm: 0.45
Parallelität in µm: 150
Gewicht in kg: 6.1

Downloads

OSE-TSD-1205.pdf

OSE-TSD-1005SR_STP.zip

ManualStages.zip

Actuators.pdf
