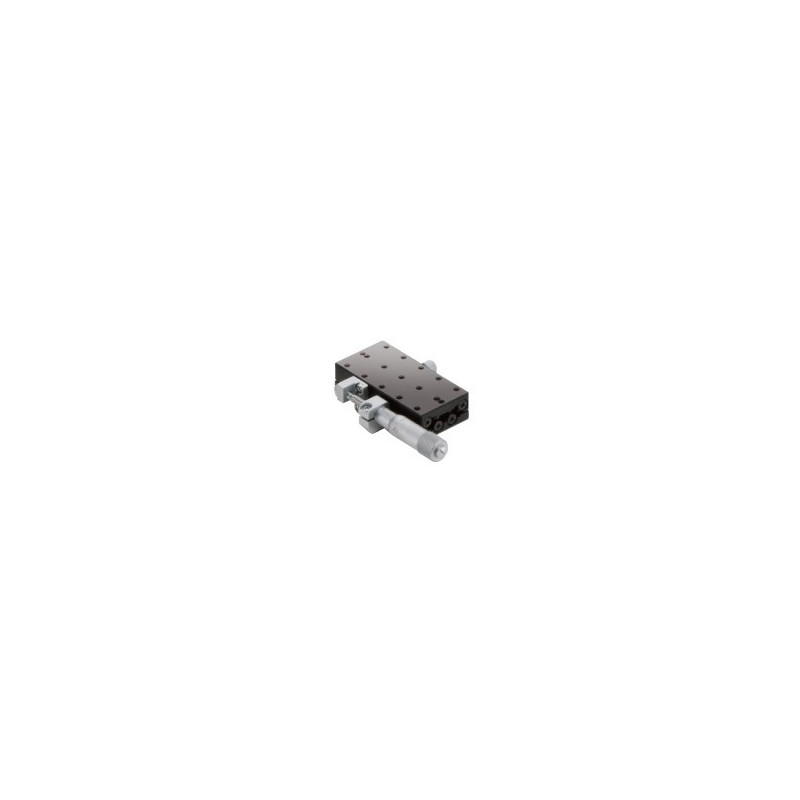

OSE-TSD: X -Achsen, 25 x 50 mm

Artikel-Nr.: OSE-TSD-25501S

Tischgröße in mm

Modell

Version

Tischgröße in mm

Modell

Version

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: X-Achsen
Tischgröße in mm: 25x50
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitch in ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 2.5
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 1.2
Momentsteifigkeit / Roll in ´´/Ncm: 1.6
Momentsteifigkeit / Yaw in ´´/Ncm: 1.2
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.1

Downloads

OSE-TSD_TSD-SDM.pdf

OSE-TSD-25501S_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 30
Max. Moment Kapazität / Pitch in Nm: 7.9
Max. Moment Kapazität / Roll in Nm: 3.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.2
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Momentsteifigkeit / Yaw in ´´/Ncm: 0.2
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-TSD-40801S_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 60x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitch in ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 19.6
Max. Moment Kapazität / Roll in Nm: 9.8
Max. Moment Kapazität / Yaw in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 1

Downloads

OSE-TSD-60121S_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 25x50
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 2.5
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 1.2
Momentsteifigkeit / Roll in ´´/Ncm: 1.6
Momentsteifigkeit / Yaw in ´´/Ncm: 1.2
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.1

Downloads

OSE-TSD_TSD-SDM.pdf

OSE-TSD-25501SR_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 30
Max. Moment Kapazität / Pitch in Nm: 7.9
Max. Moment Kapazität / Roll in Nm: 3.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.2
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Momentsteifigkeit / Yaw in ´´/Ncm: 0.2
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-TSD-40801SR_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 60x120
Maximaler XYZ Verfahrweg in mm: 20
Verfahrweg x-Achse in ± mm: 20
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 19.6
Max. Moment Kapazität / Roll in Nm: 9.8
Max. Moment Kapazität / Yaw in Nm: 9.8
Momentsteifigkeit / Pitch in ´´/Ncm: 0.1
Momentsteifigkeit / Roll in ´´/Ncm: 0.2
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 50
Laufparallelität in µm: 12
Gewicht in kg: 1

Downloads

OSE-TSD-60121SR_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 40x80
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 1
Genauigkeit des Verfahrwegs / Pitchin ´´: 30
Genauigkeit des Verfahrwegs / Yaw in ´´: 30
Max. Moment Kapazität / Pitch in Nm: 7.9
Max. Moment Kapazität / Roll in Nm: 3.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.2
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Momentsteifigkeit / Yaw in ´´/Ncm: 0.2
Parallelität in µm: 30
Laufparallelität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-TSD-651-M6_UU.pdf

OSE-TSD-40801SUU_STP.zip

ManualStages.zip

Actuators.pdf
