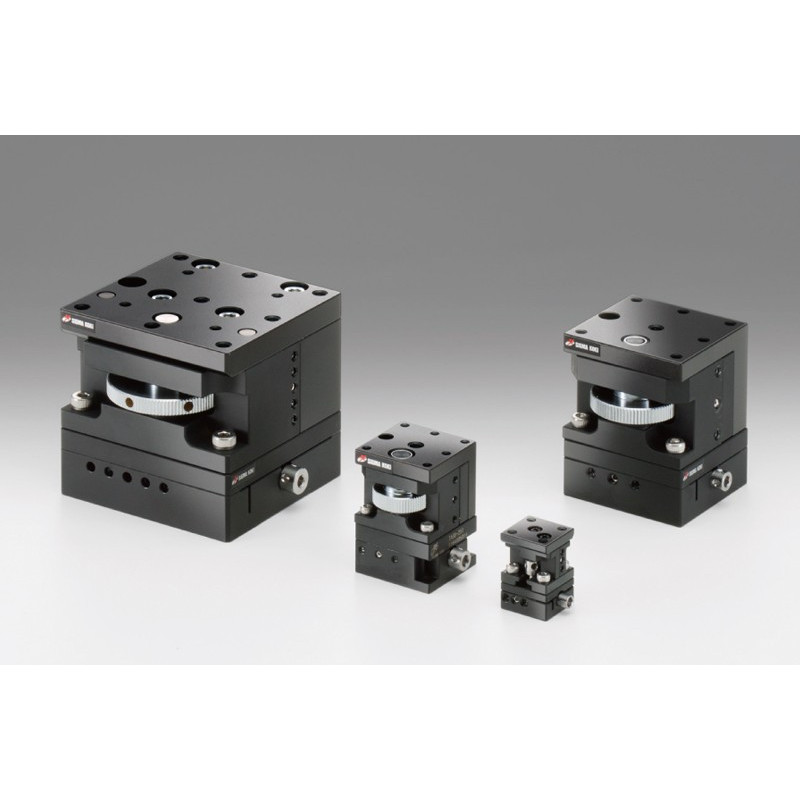

OSE-TASB-4: XZ -Achsen, 15 x 15 mm

Artikel-Nr.: OSE-TASB-154

Tischgröße in mm

Version

Tischgröße in mm

Version

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XZ-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg x-Achse in ± mm: 3
Verfahrweg z-Achse in ± mm: +3-0
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Spindelsteigung in mm: 0.5
Belastbarkeit in N: 6.9
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 0.3
Max. Moment Kapazität / Roll in Nm: 0.3
Momentsteifigkeit / Pitch in ´´/Ncm: 8.2
Momentsteifigkeit / Roll in ´´/Ncm: 5.6
Parallelität in µm: 150
Gewicht in kg: 0.11
