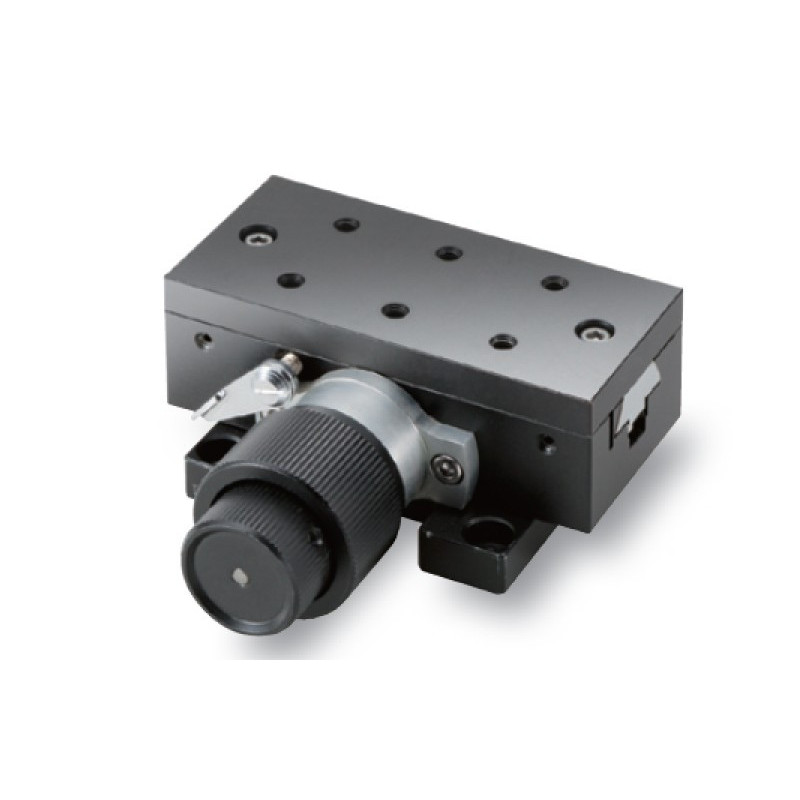

OSE-TAR-D: X -Achsen, 38 x 60 mm

Artikel-Nr.: OSE-TAR-38601D

Tischgröße in mm

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: X-Achsen
Tischgröße in mm: 38x60
Maximaler XYZ Verfahrweg in mm: 15
Verfahrweg x-Achse in ± mm: Grob?15?Fein?15
Aktuatorvorschub in mm: Grob?ca. 20?Fein?2,5
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 20
Max. Moment Kapazität / Pitch in Nm: 2.9
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 0.51
Momentsteifigkeit / Roll in ´´/Ncm: 0.92
Parallelität in µm: 60
Gewicht in kg: 0.5

Downloads

OSE-TAR-1_TAR-D.pdf

OSE-TAR-38601D_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 38x80
Maximaler XYZ Verfahrweg in mm: 25
Verfahrweg x-Achse in ± mm: Grob?25?Fein?25
Aktuatorvorschub in mm: Grob?ca. 20?Fein?2,5
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 3.8
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2.6
Momentsteifigkeit / Pitch in ´´/Ncm: 0.36
Momentsteifigkeit / Roll in ´´/Ncm: 0.92
Parallelität in µm: 60
Gewicht in kg: 0.8

Downloads

OSE-TAR-1_TAR-D.pdf

OSE-TAR-38801D_STP.zip

ManualStages.zip

Actuators.pdf

Art: X-Achsen
Tischgröße in mm: 38x140
Maximaler XYZ Verfahrweg in mm: 50
Verfahrweg x-Achse in ± mm: Grob?50?Fein?50
Aktuatorvorschub in mm: Grob?ca. 20?Fein?2,5
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 245
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 6.9
Max. Moment Kapazität / Roll in Nm: 2
Max. Moment Kapazität / Yaw in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.05
Momentsteifigkeit / Roll in ´´/Ncm: 0.92
Parallelität in µm: 80
Gewicht in kg: 1

Downloads

OSE-TAS-4L_OSE-TAR-4L.pdf

OSE-TAR-38141D_STP.zip

ManualStages.zip

Actuators.pdf
