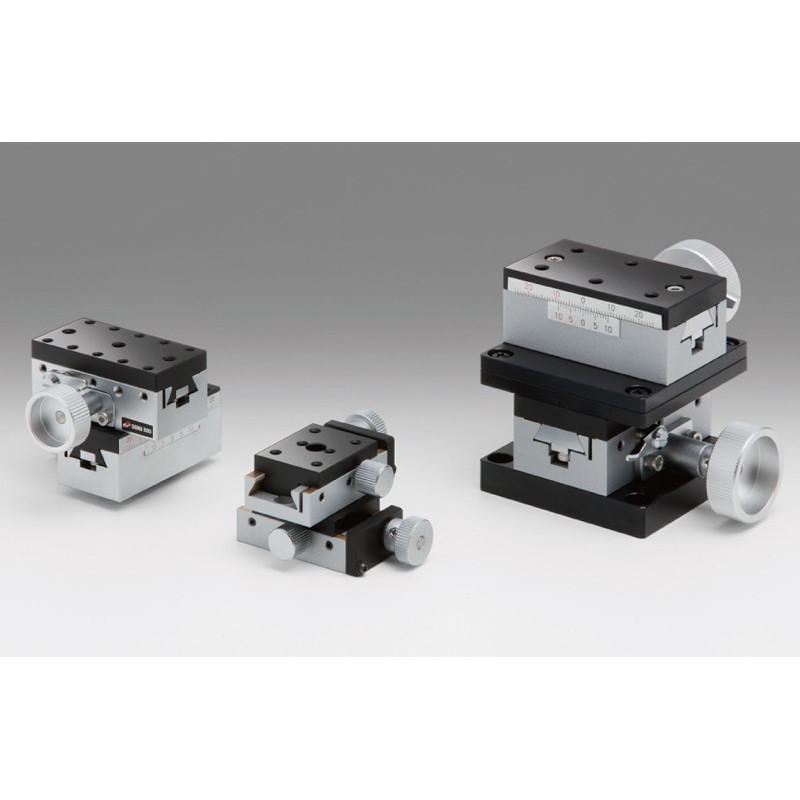

OSE-TAR-2: XY -Achsen, 34 x 60 mm

Artikel-Nr.: OSE-TAR-34602

Option

Tischgröße in mm

Version

Option

Tischgröße in mm

Version

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XY-Achsen
Tischgröße in mm: 34x60
Maximaler XYZ Verfahrweg in mm: 15
Verfahrweg x-Achse in ± mm: 15
Verfahrweg y-Achse in ± mm: 15
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Spindelsteigung in mm: -
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 20
Max. Moment Kapazität / Pitch in Nm: 1.5
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 1.2
Momentsteifigkeit / Roll in ´´/Ncm: 1.2
Parallelität in µm: 140
Gewicht in kg: 1

Downloads

OSE-TARW_TAR-2.pdf

OSE-TAR-34602_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 34x80
Maximaler XYZ Verfahrweg in mm: 25
Verfahrweg x-Achse in ± mm: 25
Verfahrweg y-Achse in ± mm: 25
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Spindelsteigung in mm: -
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 1.5
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2.6
Momentsteifigkeit / Pitch in ´´/Ncm: 1.1
Momentsteifigkeit / Roll in ´´/Ncm: 1.1
Parallelität in µm: 160
Gewicht in kg: 1.6

Downloads

OSE-TARW-L_TAR-L.pdf

OSE-TAR-34802_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 38x65
Maximaler XYZ Verfahrweg in mm: 15
Verfahrweg x-Achse in ± mm: 15
Verfahrweg y-Achse in ± mm: 15
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Spindelsteigung in mm: -
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 20
Max. Moment Kapazität / Pitch in Nm: 2.9
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Momentsteifigkeit / Roll in ´´/Ncm: 0.15
Parallelität in µm: 140
Gewicht in kg: 1.2

Downloads

OSE-TARW_TAR-2.pdf

OSE-TAR-38652-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 38x65
Maximaler XYZ Verfahrweg in mm: 15
Verfahrweg x-Achse in ± mm: 15
Verfahrweg y-Achse in ± mm: 15
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Spindelsteigung in mm: -
Belastbarkeit in N: 147
Genauigkeit des Verfahrwegs / Geradheit in µm: 20
Max. Moment Kapazität / Pitch in Nm: 2.9
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Momentsteifigkeit / Roll in ´´/Ncm: 0.15
Parallelität in µm: 140
Gewicht in kg: 1.2

Downloads

OSE-TARW_TAR-2.pdf

OSE-TAR-38652UU_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 38x120
Maximaler XYZ Verfahrweg in mm: 40
Verfahrweg x-Achse in ± mm: 40
Verfahrweg y-Achse in ± mm: 15
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Spindelsteigung in mm: -
Belastbarkeit in N: 245
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
Momentsteifigkeit / Roll in ´´/Ncm: 0.15
Parallelität in µm: 160
Gewicht in kg: 1.9

Downloads

OSE-TARW_TAR-2.pdf

OSE-TAR-381202-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 38x120
Maximaler XYZ Verfahrweg in mm: 40
Verfahrweg x-Achse in ± mm: 40
Verfahrweg y-Achse in ± mm: 15
Aktuatorvorschub in mm: ca. 20
Noniusskala: 0.1
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 245
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 4
Max. Moment Kapazität / Roll in Nm: 1.5
Max. Moment Kapazität / Yaw in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
Momentsteifigkeit / Roll in ´´/Ncm: 0.15
Parallelität in µm: 160
Gewicht in kg: 1.9

Downloads

OSE-TARW-L_TAR-L.pdf

OSE-TAR-381202UU_STP.zip

ManualStages.zip

Actuators.pdf
