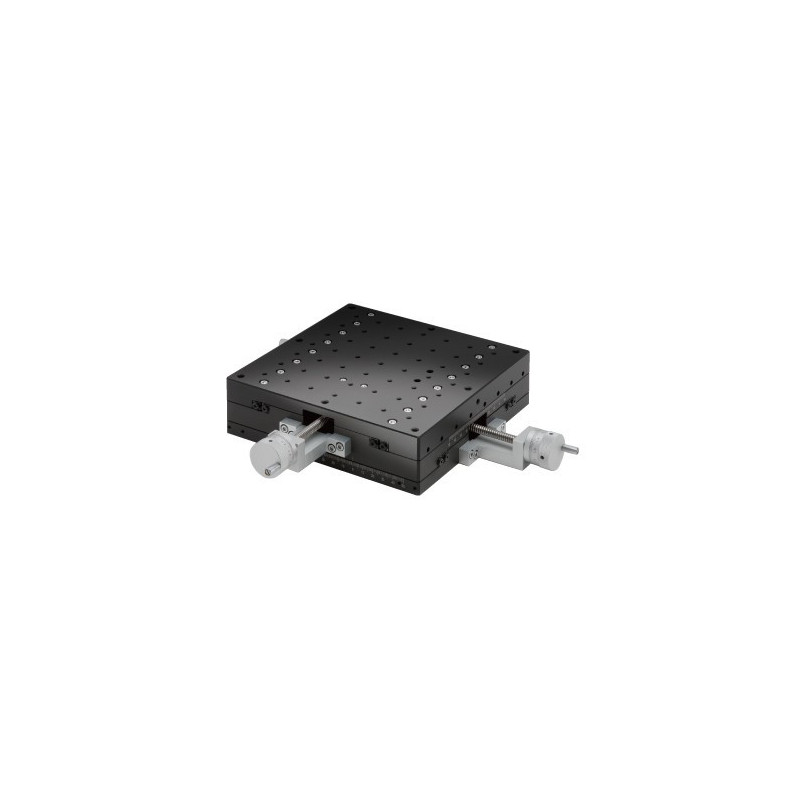

OSE-TAMC-2: XY -Achsen, 200 x 200 mm

Artikel-Nr.: OSE-TAMC-20202

Option

Tischgröße in mm

Version

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: XY-Achsen
Tischgröße in mm: 200x200
Maximaler XYZ Verfahrweg in mm: 50
Verfahrweg x-Achse in ± mm: 50
Verfahrweg y-Achse in ± mm: 50
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 2
Ablesbare Auflösung Mikrometer in mm: 0.02
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 1176
Genauigkeit des Verfahrwegs / Geradheit in µm: 4
Genauigkeit des Verfahrwegs / Pitchin ´´: 60
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 112
Max. Moment Kapazität / Roll in Nm: 112
Max. Moment Kapazität / Yaw in Nm: 113
Momentsteifigkeit / Pitch in ´´/Ncm: 0.06
Momentsteifigkeit / Roll in ´´/Ncm: 0.06
Parallelität in µm: 200
Laufparallelität in µm: 50
Gewicht in kg: 6

Downloads

OSE-TAMC-2.pdf

OSE-TAMC-20202_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 300x300
Maximaler XYZ Verfahrweg in mm: 60
Verfahrweg x-Achse in ± mm: 60
Verfahrweg y-Achse in ± mm: 60
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 2
Ablesbare Auflösung Mikrometer in mm: 0.02
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 1274
Genauigkeit des Verfahrwegs / Geradheit in µm: 5
Genauigkeit des Verfahrwegs / Pitchin ´´: 60
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 117
Max. Moment Kapazität / Roll in Nm: 117
Max. Moment Kapazität / Yaw in Nm: 116
Momentsteifigkeit / Pitch in ´´/Ncm: 0.06
Momentsteifigkeit / Roll in ´´/Ncm: 0.06
Parallelität in µm: 200
Laufparallelität in µm: 80
Gewicht in kg: 16.5

Downloads

OSE-TAMC-30302_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 200x200
Maximaler XYZ Verfahrweg in mm: 50
Verfahrweg x-Achse in ± mm: 50
Verfahrweg y-Achse in ± mm: 50
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 2
Ablesbare Auflösung Mikrometer in mm: 0.02
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 1176
Genauigkeit des Verfahrwegs / Geradheit in µm: 4
Genauigkeit des Verfahrwegs / Pitchin ´´: 60
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 112
Max. Moment Kapazität / Roll in Nm: 112
Max. Moment Kapazität / Yaw in Nm: 113
Momentsteifigkeit / Pitch in ´´/Ncm: 0.06
Momentsteifigkeit / Roll in ´´/Ncm: 0.06
Parallelität in µm: 200
Laufparallelität in µm: 50
Gewicht in kg: 6

Downloads

OSE-TAMC-2.pdf

OSE-TAMC-20202-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 300x300
Maximaler XYZ Verfahrweg in mm: 60
Verfahrweg x-Achse in ± mm: 60
Verfahrweg y-Achse in ± mm: 60
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 2
Ablesbare Auflösung Mikrometer in mm: 0.02
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 1274
Genauigkeit des Verfahrwegs / Geradheit in µm: 5
Genauigkeit des Verfahrwegs / Pitchin ´´: 60
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 117
Max. Moment Kapazität / Roll in Nm: 117
Max. Moment Kapazität / Yaw in Nm: 116
Momentsteifigkeit / Pitch in ´´/Ncm: 0.06
Momentsteifigkeit / Roll in ´´/Ncm: 0.06
Parallelität in µm: 200
Laufparallelität in µm: 80
Gewicht in kg: 16.5

Downloads

OSE-TAMC-30302-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 200x200
Maximaler XYZ Verfahrweg in mm: 50
Verfahrweg x-Achse in ± mm: 50
Verfahrweg y-Achse in ± mm: 50
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 2
Ablesbare Auflösung Mikrometer in mm: 0.02
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 1176
Genauigkeit des Verfahrwegs / Geradheit in µm: 4
Genauigkeit des Verfahrwegs / Pitchin ´´: 60
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 112
Max. Moment Kapazität / Roll in Nm: 112
Max. Moment Kapazität / Yaw in Nm: 113
Momentsteifigkeit / Pitch in ´´/Ncm: 0.06
Momentsteifigkeit / Roll in ´´/Ncm: 0.06
Parallelität in µm: 200
Laufparallelität in µm: 50
Gewicht in kg: 6

Downloads

OSE-TAMC-2.pdf

OSE-TAMC-20202UU_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 300x300
Maximaler XYZ Verfahrweg in mm: 60
Verfahrweg x-Achse in ± mm: 60
Verfahrweg y-Achse in ± mm: 60
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 2
Ablesbare Auflösung Mikrometer in mm: 0.02
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 1274
Genauigkeit des Verfahrwegs / Geradheit in µm: 5
Genauigkeit des Verfahrwegs / Pitchin ´´: 60
Genauigkeit des Verfahrwegs / Yaw in ´´: 25
Max. Moment Kapazität / Pitch in Nm: 117
Max. Moment Kapazität / Roll in Nm: 117
Max. Moment Kapazität / Yaw in Nm: 116
Momentsteifigkeit / Pitch in ´´/Ncm: 0.06
Momentsteifigkeit / Roll in ´´/Ncm: 0.06
Parallelität in µm: 200
Laufparallelität in µm: 80
Gewicht in kg: 16.5

Downloads

OSE-IPWS.pdf

OSE-TAMC-30302UU_STP.zip

ManualStages.zip

Actuators.pdf
