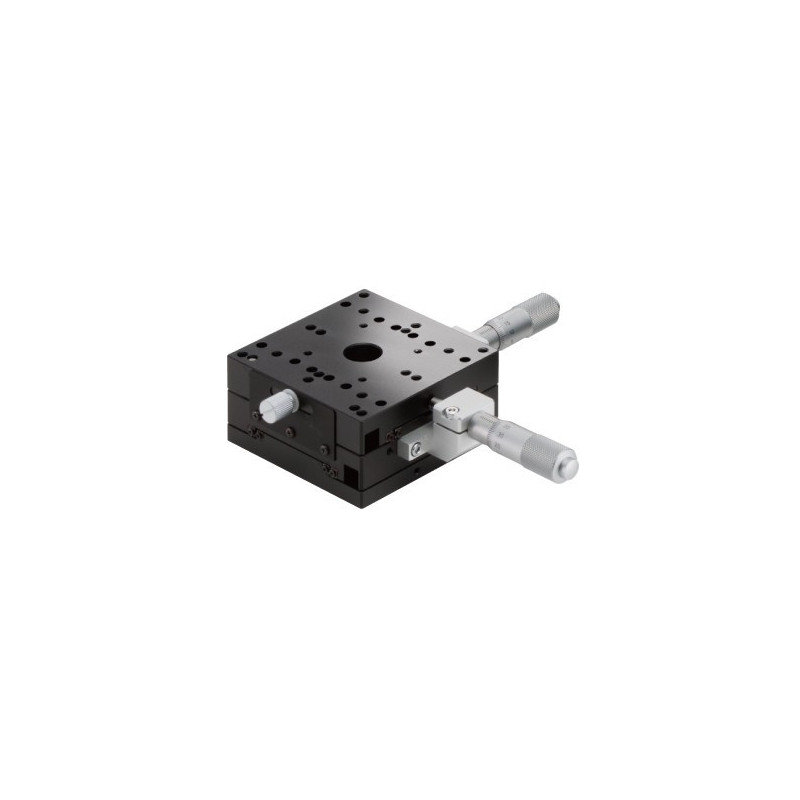

OSE-TAM-802: XY -Achsen, 80 x 80 mm

Artikel-Nr.: OSE-TAM-802C

Modell

Version

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: XY-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 7.5
Verfahrweg x-Achse in ± mm: 7.5
Verfahrweg y-Achse in ± mm: 7.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 12.3
Max. Moment Kapazität / Roll in Nm: 12.3
Max. Moment Kapazität / Yaw in Nm: 14.7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.23
Momentsteifigkeit / Roll in ´´/Ncm: 0.23
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.9

Downloads

OSE-TAM-1001_1002.pdf

OSE-TAM-802C_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 7.5
Verfahrweg x-Achse in ± mm: 7.5
Verfahrweg y-Achse in ± mm: 7.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 12.3
Max. Moment Kapazität / Roll in Nm: 12.3
Max. Moment Kapazität / Yaw in Nm: 14.7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.23
Momentsteifigkeit / Roll in ´´/Ncm: 0.23
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.9

Downloads

OSE-TAM-1001_1002.pdf

OSE-TAM-802S_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 7.5
Verfahrweg x-Achse in ± mm: 7.5
Verfahrweg y-Achse in ± mm: 7.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 392
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 12.3
Max. Moment Kapazität / Roll in Nm: 12.3
Max. Moment Kapazität / Yaw in Nm: 14.7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.23
Momentsteifigkeit / Roll in ´´/Ncm: 0.23
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.9

Downloads

OSE-TAM-1001_1002.pdf

OSE-TAM-802SR_STP.zip

ManualStages.zip

Actuators.pdf
