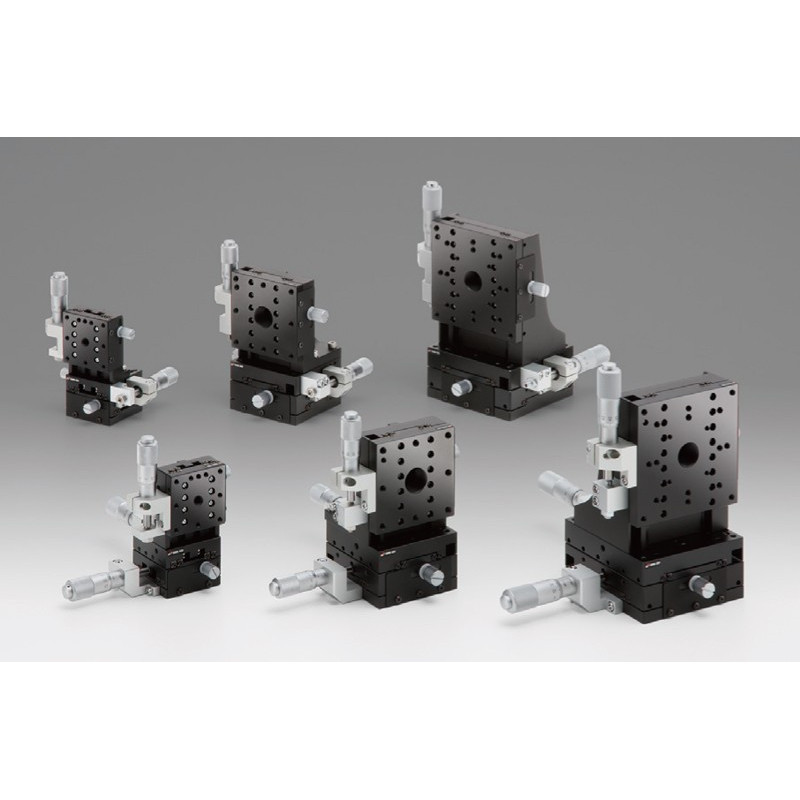

OSE-TAM-5L: XYZ -Achsen, 40 x 40 mm

Artikel-Nr.: OSE-TAM-405CL

Tischgröße in mm

Modell

Version

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.9
Gewicht in kg: 0.4

Downloads

Art: XYZ-Achsen
Tischgröße in mm: 60x60
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.9
Gewicht in kg: 0.9

Downloads

OSE-TAM-605CL_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 7.5
Verfahrweg x-Achse in ± mm: 7.5
Verfahrweg y-Achse in ± mm: 7.5
Verfahrweg z-Achse in ± mm: 7.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 7
Max. Moment Kapazität / Roll in Nm: 7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.35
Gewicht in kg: 1.5

Downloads

OSE-TAM-5L.pdf

DOWNLOAD

OSE-TAM-805CL_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.9
Gewicht in kg: 0.4

Downloads

OSE-TAM-5L.pdf

DOWNLOAD

OSE-TAM-405SL_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 60x60
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.9
Gewicht in kg: 0.9

Downloads

OSE-TAM-605SL_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 80x80
Maximaler XYZ Verfahrweg in mm: 7.5
Verfahrweg x-Achse in ± mm: 7.5
Verfahrweg y-Achse in ± mm: 7.5
Verfahrweg z-Achse in ± mm: 7.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 7
Max. Moment Kapazität / Roll in Nm: 7
Momentsteifigkeit / Pitch in ´´/Ncm: 0.35
Gewicht in kg: 1.5

Downloads

OSE-TAM-651.pdf

DOWNLOAD

OSE-TAM-805SL_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.9
Gewicht in kg: 0.4

Downloads

OSE-TAM-5L.pdf

DOWNLOAD

OSE-TAM-405CLUU_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.9
Gewicht in kg: 0.4

Downloads

OSE-TAM-5L.pdf

DOWNLOAD

OSE-TAM-405SLUU_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.9
Gewicht in kg: 0.4

Downloads

OSE-TAM-405SLUU_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 60x60
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.9
Gewicht in kg: 0.9

Downloads

OSE-TAM-605SRL_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.9
Gewicht in kg: 1.15

Downloads

OSE-TAM-655CL-M6_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.9
Gewicht in kg: 1.15

Downloads

OSE-TAM-655CLUU_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.9
Gewicht in kg: 1.15

Downloads

OSE-TAM-655SL-M6_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.9
Gewicht in kg: 1.15

Downloads

OSE-TAM-655SLUU_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.9
Gewicht in kg: 1.15

Downloads

OSE-TAM-655SRL-M6_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 5
Max. Moment Kapazität / Roll in Nm: 5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.9
Gewicht in kg: 1.15

Downloads

OSE-TAM-5L.pdf

DOWNLOAD

OSE-TAM-655SRLUU_STP.zip

DOWNLOAD

ManualStages.zip

DOWNLOAD

Actuators.pdf

DOWNLOAD

Art: XYZ-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Max. Moment Kapazität / Pitch in Nm: 2.75
Max. Moment Kapazität / Roll in Nm: 3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.9
Gewicht in kg: 0.4
