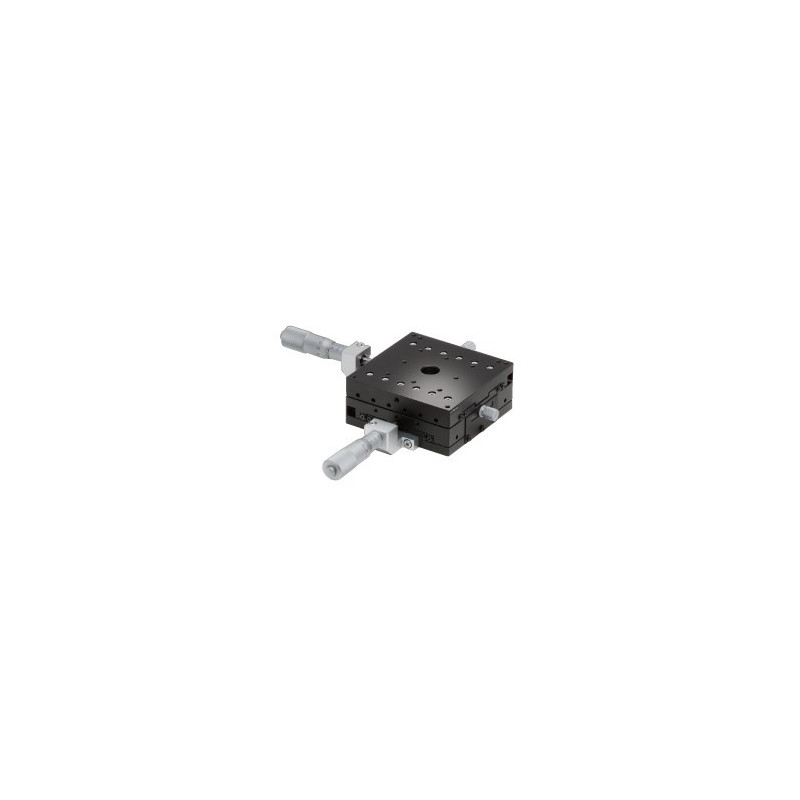

OSE-TAM-1002: XY -Achsen, 100 x 100 mm

Artikel-Nr.: OSE-TAM-1002C

Modell

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XY-Achsen
Tischgröße in mm: 100x100
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 27.5
Max. Moment Kapazität / Roll in Nm: 27.5
Max. Moment Kapazität / Yaw in Nm: 30.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.17
Momentsteifigkeit / Roll in ´´/Ncm: 0.17
Parallelität in µm: 50
Laufparallelität in µm: 25
Orthogonalität in µm: 10
Gewicht in kg: 1.5

Downloads

OSE-TAM-1202.pdf

OSE-TAM-1002C_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 100x100
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 27.5
Max. Moment Kapazität / Roll in Nm: 27.5
Max. Moment Kapazität / Yaw in Nm: 30.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.17
Momentsteifigkeit / Roll in ´´/Ncm: 0.17
Parallelität in µm: 50
Laufparallelität in µm: 25
Orthogonalität in µm: 10
Gewicht in kg: 1.5

Downloads

OSE-TAM-1202.pdf

OSE-TAM-1002S_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 100x100
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Kreuzrollenführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 490
Genauigkeit des Verfahrwegs / Geradheit in µm: 2
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 27.5
Max. Moment Kapazität / Roll in Nm: 27.5
Max. Moment Kapazität / Yaw in Nm: 30.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.17
Momentsteifigkeit / Roll in ´´/Ncm: 0.17
Parallelität in µm: 50
Laufparallelität in µm: 25
Orthogonalität in µm: 10
Gewicht in kg: 1.5

Downloads

OSE-TAM-1202.pdf

OSE-TAM-1002SR_STP.zip

ManualStages.zip

Actuators.pdf
